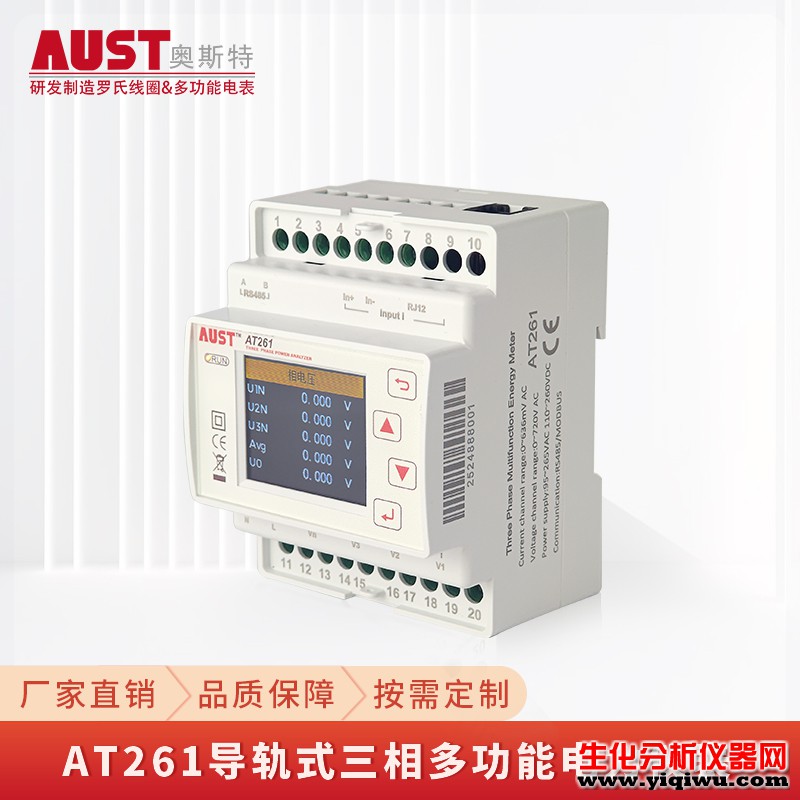

T261导轨式三相多功能电力仪表，外接开口式罗氏线圈或者电压型CT，实现免拆线测试，简化测试步骤，节约施工成本。AT261支持三相三线和三相四线系统；可测量A、B、C相电网上的电流、电压、功率因数、谐波、功率、电能等多个电参数。
概述 | |
类型 | 导轨式 |
型号 | AT261 |
电流传感器类型 | 电压输出型电流互感器，罗氏线圈 |
特性 | 支持罗氏线圈直接接入 |
优势 | 适用于宽带电流范围，免拆线测量 |
线制 | 3P4W 4CT，3P4W 3CT，3P3W 3CT，3P3W 2CT，1P3W，1P2W |
应用领域 | 电力分析，电能测量 |
显示屏幕 | 1.77英寸，TFT彩色液晶显示屏 |
重量 | 259g |
尺寸 | L*W*D:9.45*7.25*6.6CM |
颜色 | 黑白 |
电流测量 | |
通道输入电压范围 | 0-900mVAC peak,636 mV RMS |
测量范围 | 不同电流传感器测量范围不同 |
罗氏线圈 | 50mV/kA@50Hz(0-12000A),@60Hz(0-10000A) 85mV/kA@50Hz(0-7000A),@60Hz(0-6000A) 100mV/kA@50Hz(0-6000A),@60Hz(0-5000A)... |
电压型CT | 0~99999A |
电压测量 | |
测量范围 | 0~600VAC 相电压 |
最大测量值 | 720VAC 相电压 |
数字信号 | |
继电器输出 | 1 路电磁继电器输出，触点容量：3A 30V DC，3A 250V AC | |
数字输入 | 1 路干接点输入，光耦隔离（5kVrms） | |
通信 | ||
RS485通信 | 一路RS485通信接口，接口类型：两线半双工 通信速率：2400bps~115200bps规约：Modbus-RTU | |
供电 | ||
供电电源(默认240V版本) | AT261N2 | AT261N3 |
95~265VAC/110~370VDC，45~60Hz | 24VDC | |
最大功耗 | 3.5VA | |
