品牌:金龙
外形尺寸:4-200
起订:1片
供应:1000片
发货:3天内
发送询价
双凹球面镜
我公司能够生产多种规格、半径、基底材料不同的平凸球面镜平凸球面镜、平凹球面镜、双凸球面镜、双凹球面镜、弯月球面镜等普通球面镜。也可以加工特殊球面镜如：消色差球面镜、非球面及球面镜组。
材料：各种火石玻璃、紫外熔石英、红外熔石英等光学玻璃以及氟化钙(CaF2)、锗(Ge)、硒化锌(ZnSe)、硅(Si)等光学晶体材料
焦距： ±5mm — ±1000mm±1%
( 德国 TIROPTICS OPTOMATIC2000 测试 )
外圆： 4mm — 200mm±0.1mm
中心厚度公差： ±0.1mm
中心偏差： 3 — 5 分
表面精度： λ/2@
表面质量： 40/20
有效口径： 90%
镀 膜： 按客户需求可进行镀膜
另外，我们有上千余种的标准产品，并有部分标准产品的库存满足您的需要
---------------------------------------------------------------------

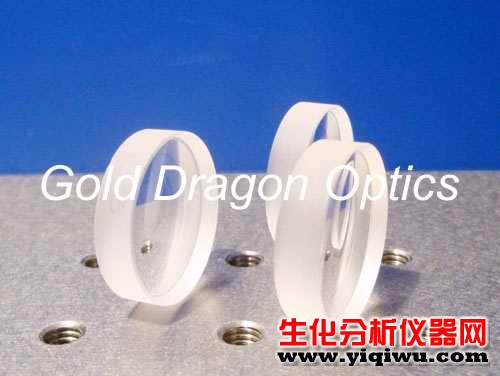

K9双凹球面透镜
材 料:H-K9L
设计波长:632.8nm
焦距公差:±1%
外形公差:+0.0/-0.1mm
厚度公差:±0.1mm
面 型:λ/4@632.8nm
光 洁 度:40-20
偏 心:<3'
有效孔径:>90%
倒 边:<0.2×45°
镀 膜:多层增透膜
A:350-650nm
B:650-1050nm
C:1050-1580nm
A:350-650nm
B:650-1050nm
C:1050-1580nm
K9双凹球面透镜 (尺寸及镀膜可按用户需求定制)单位(mm)
| 编号(NO.) | 焦距(EFL) | 直径(Dia) | R1=R2 | 中心厚(Tc) | 边厚(Te) | 后焦距(BFL) |
| 11D1569R | -25.00 | 12.70 | -26.17 | 2.50 | 4.10 | -25.81 |
| 11D1903R | -30.00 | 12.70 | -31.41 | 3.00 | 4.30 | -30.97 |
| 11D1357R | -50.00 | 12.70 | -52.10 | 3.50 | 4.30 | -51.15 |
| 11D1464R | -50.00 | 25.40 | -52.01 | 3.00 | 6.10 | -50.98 |
| 11D1170R | -75.00 | 25.40 | -77.86 | 3.50 | 5.60 | -76.15 |
| 11D1613R | -100.00 | 25.40 | -103.69 | 4.00 | 5.60 | -101.31 |
