项目 |
性能/参数 |
||||
测量主机 |
准确度 |
1.0 % |
|||
重复性 |
0.2% |
||||
流速范围 |
0-64m/s |
||||
测量周期 |
500mS (每秒2次,每个周期采集128组数据) |
||||
测量原理 |
超声波时差原理,4字节IEEE754浮点运算 |
||||
显示接口 |
可连接2×10背光型汉字或者2×20字符型液晶显示器 |
||||
操作 |
外接16键轻触键盘以及PC计算机设参软件 |
||||
输入 |
3路4-20mA输入可选,准确度0.1% ,可输入压力、液位、温度等信号,也可以作为数字接口使用 |
||||
两路三线制PT100铂电阻输入回路,可实现热量计量功能(焓差法) |
|||||
输出 |
电流信号 (可选模块):4-20mA, 阻抗600Ω浮空,准确度0.1% 。 |
||||
通讯协议 |
MODBUS协议、MBUS协议、FUJI扩展协议,推荐使用MODBUS-RTU协议或者MODBUS-ascii 协议 |
||||
其它功能 |
自动记忆前512天,128个月,前10年的累积流量和工作状态;自动记忆前16次上、断电时间和流量并可实现自动或手动补加; |
||||
工作电流 |
50mA (不连接键盘显示和蜂鸣器不响的条件下) |
||||
备用电池 |
使用CR2032,在24VDC断电条件下保持10万小时数据不丢失 |
||||
环境温度 |
-10℃~70℃(大于此温度范围要求请与厂家联系) |
||||
工作时间 |
连续 |
||||
版 本 号 |
UFT12 |
UFT13 |
UFT14 |
UFT15 |
|
电 源 |
24VDC |
8~30VDC |
24VDC |
85~264VAC/24VDC |
|
尺寸(mm) |
Φ84 |
116×62 |
92×36 |
150×95 |
|
传感器 |
外缚式 |
标准S1型,适用管径DN15~100mm |
|||
插入式 |
测量管道材质不限(不停产安装)适用于管径DN80以上。 |
||||
管段式 |
π型管段式:适用于管径DN25-DN40,整机测量精度±0.5% |
||||
信号电缆 |
专用SEYV75-2屏蔽双绞线缆,出厂标配5米,特定场合单根可加长至500 米(不推荐)。 |
||||
防护等级 |
IP68(可浸水工作) |
||||
可测管道 |
管材 |
钢、不锈钢、铸铁、PVC、铜、铝、水泥管等一切质地密致管道,允许有衬里。 |
|||
衬材 |
环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬质橡胶、胶木、聚四氟乙烯。 |
||||
内径 |
15mm~6000mm(π型管段式内径可小至2毫米) |
||||
直管段长度 |
上游≥10D,下游≥5D,距泵出口处≥30D。 |
||||
测量介质 |
种 类 |
水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的满管均匀液体。 |
|||
浊 度 |
≤20000 ppm,污水测量效果好,绝大多数污水管道可稳定测量。 |
||||
温 度 |
-40℃~160℃ |
||||
流 向 |
可对正反向流量分别计量,并可计量净流量。 |

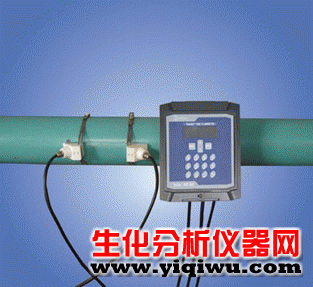

CSB-1000外夹式超声波流量计
