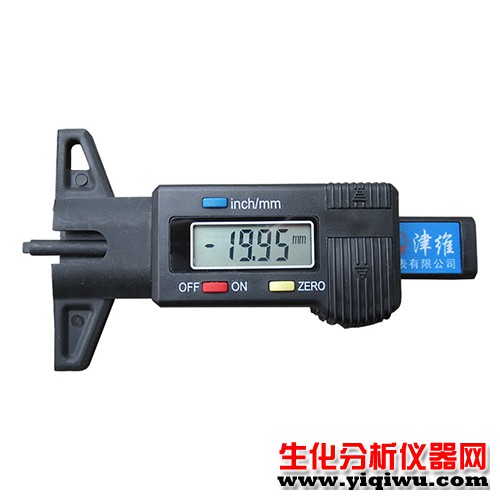

JW-STH数显碳化深度尺
标准：JGJT_23-2011回弹法检测混凝土抗压强度技术规程
用途：数显碳化深度尺用于采用回弹仪法测定混凝土强度时，测量被测表面碳化层深度的专用器具。
参数：测量精度：0.01mm 测量范围：0-25mm
箱单：碳化深度仪、说明书、合格证、洗耳球、酚酞粉
数显碳化深度尺是用于采用回弹法测定混凝土强度时，测量被测表面碳化层深度的专用器具。相对普通碳化深度尺操作起来更简便、高效。
测量时，把尺框测量面靠在被测量件的顶面上，左手稍加压力，不要倾斜，右手向下轻推尺身调整尺尖端对准碳化与未碳化的分界线，然后取出碳化深度尺进行读取，深度尺使用完毕后要把尺身退回原位。
碳化深度值的测量参考HT-225 说明书中规程4.3 章
4.3碳化深度值测量
4.3.1回弹值测量完毕后，应在有代表性的测区上测量碳化深度值，测点数不应少于构件测区数的30%，并应取其平均值作为该构件每个测区的碳化深度值。当碳化深度值极差大于2.0mm时，应在每一测区分别测量碳化深度值。
4.3.2碳化深度值的测量应符合下列规定：
1 可采用工具在测区表面形成直径约15mm的孔洞，其深度应大于混凝土的碳化深度；
2 应清除孔洞中的粉末和碎屑，且不得用水擦洗；
3 应采用浓度为1%～2％的酚酞酒精溶液滴在孔洞内壁的边缘处，当已碳化与未碳化界线清晰时，应采用碳化深度测量仪测量已碳化与未碳化混凝土交界面到混凝土表面的垂直距离，并应测量3次，每次读数应精确至0.25mm；
4 应取三次测量的平均值作为检测结果，并应精确至0.5mm。
