JW锚杆拉拔仪
应用领域
JW型锚杆拉拔仪（锚杆拉拔仪）是用于检测各种锚杆、锚索、钢筋、膨胀螺栓、化学锚栓、锚固件抗拔力的仪器设备，也可做玻璃幕墙的现场抗拔力检测（试验），是各（质检单位，加固单位，监理单位，大学，煤矿等）必备的检测仪器。本产品数显部分质保3年机械部分质保1年，本公司对所售出的产品实行终身维护负责制。
仪器简介

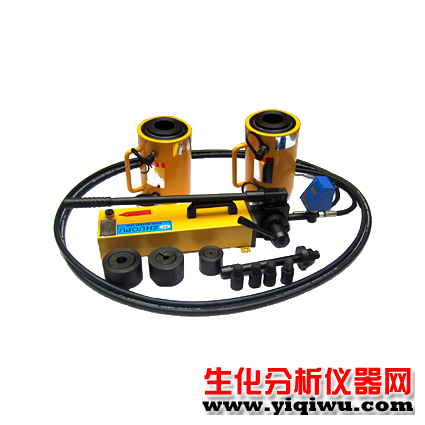

JW-10T/20T/30T/50T/100T型锚杆拉拔仪是由手动泵、中空液压缸、数显压力表、带快速接头的高压油管（3米）、配选件(锚具、转换头拉杆)和手提便携箱组成。10T～30T吨液压缸为中空自复位式，50T～100T吨液压缸为手动复位式（可配电动泵）。本仪器中的数值显示部分为一体式多功能显示仪表可直接读取锚杆拉力值（kN）并有自动计算、峰值保持、存储和查询功能，带有背光显示、中空液压缸加有防尘系统和进口密封圈，使用寿命长，特别适合试验室和现场使用，操作简单，易学易用。
产品具体特点及配置（表一）
|
镀镍活塞和滑套 |
● |
数据存储功能 |
● |
|
表面耐腐蚀静电喷涂 |
● |
仪表数据查询和删除 |
● |
|
新型密封圈、工作可靠 |
● |
全量程6段折线修正 |
● |
|
自动弹簧复位，结构简单 |
● |
高精度传感单元 |
● |
|
自动关机功能 |
● |
6F22电池 |
● |
|
峰值保持 |
● |
显示仪分辨率 |
0.1 kN |
|
误差 |
1% |
测量范围 |
0～100/200/300kN |
产品主要技术参数（表二）
|
型号 |
油缸中心孔 |
油缸形成 |
测量范围 |
重量 |
特点 |
常用锚具 |
拉杆 |
转换接头 |
|
JW-10T |
27mm |
60mm |
0-100kn |
6Kg |
精钢铸体 快速复位 过载保护 数显直读 防尘系统 峰值保持 背光显示 |
Φ6-20 |
M18 |
M6-20 |
|
JW-20T |
34mm |
80mm |
0-200kn |
13Kg |
Φ6-25 |
M22 |
M6-24 |
|
|
JW-30T |
45mm |
80mm |
0-300kn |
15Kg |
Φ6-32 |
M24 |
M6-27 |
|
|
JW-50T |
60mm |
120mm |
0-500kn |
25Kg |
Φ6-32 |
M30 |
M6-39 |
|
|
JW-100T |
90mm |
150mm |
0-1000kn |
58Kg |
Φ6-40 |
M40 |
M6-39 |
选配件规格技术(表三)
|
锚
具 |
|
为钢筋类产品试验配件
|
全套锚具规格： Φ6/Φ8/Φ10/Φ12 Φ14/Φ16/Φ18/Φ20 Φ22/Φ25/Φ28/Φ32 Φ36/Φ38/Φ40/Φ50 Φ6、Φ8、Φ |
|
拉杆、转换接头 |
|
为膨胀螺栓、锚栓等带螺纹类产品试验配件 |
全套转换接头规格： M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、 M30、M33、M39 |
