产品特点:
先进的镀膜技术,观察时具有极好的亮度和衬度;
采用平行光路系统,配1×平场无畸变物镜,成像清晰,立体感强。
1:6.3变倍范围令成像质量更佳。
45度倾斜的观察头可作360度旋转使操作更舒适。
手轮调焦工作范围50mm(方立柱时为100mm),瞳距调节52-76mm。
可供附加大物镜0.37X、0.5X、0.7X、1.5X和2.0X
产品用途

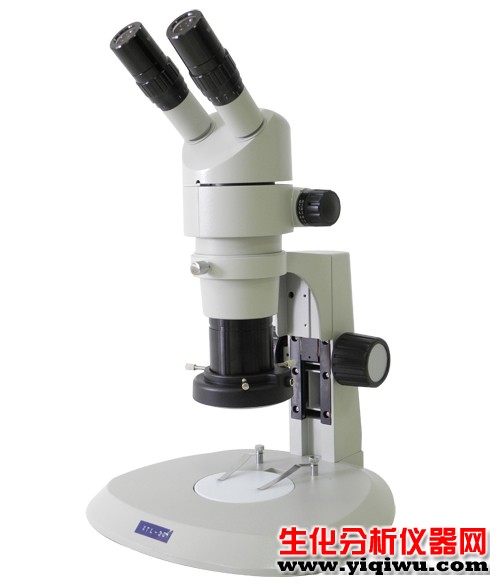

XTL-30体视显微镜采用平行光学系统,主体连续变倍范围0.8X~5X,从低倍到高倍连续变倍全程清晰无闪动,大景深,长工作距离;配件齐全,可配各种底座和万能支架;适用于电子工业生产线的检验、印刷线路板的检定、印刷电路组件中出现的焊接缺陷(印刷错位、塌边等)的检定、单板PC的检定、真空荧光显示屏 VFD的检定等等,配测量软件可以测量各种数据。
产品规格
规格参数 XTL-30
光学系统 平行光学系统 ●
光学部件 目镜头 双目水平倾斜45°±6屈光度 ●
三目水平倾斜45°±6屈光度
双目瞳距调节 : 52--76mm ●
目镜 倍数 视场 ●
10× Φ22
物镜 连续变倍 工作距离
0.8~5× 91mm
1×平场无畸变物镜
放大倍数 8×~50×(可升级至225×)
底座支架 手轮调焦 50mm
升降调节 250mm
圆形载物台 中心工作台直径:φ95mm
光源 外置荧光灯 12V/8W
可升级配件 目镜 10×(带刻度) ○
15×/20×/30× ○
附加物镜 0.5×/0.7×/1.5× ○
CCD适配镜 1×/0.5×/0.3× ○
底座支架 各种规格底座支架选择 ○
移动平台 X-Y移动平台 ○
光源 LED环形灯 ○
单/双光纤冷光源 ○
应用软件 二维测量软件 ○
数码成像系统 CCD适配镜 ○
1400万像素数字摄像器
注解:●为标配、○为可升级配件
主要光学参数
目镜 物镜 0.5X 0.7X 1X 1.5X
10X 总倍率 4X~25X 5.6X~35X 8X~50X 12X~75X
视场数(mm) Φ55~Φ8.8 Φ39.3~Φ6.3 Φ27.5~Φ4.4 Φ18.33~Φ2.93
15X 总倍率 6X~37.5X 8.4X~52.5X 12X~75X 18X~112.5X
视场数(mm) Φ42.5~Φ6.8 Φ30.36~Φ4.86 Φ21.25~Φ3.4 Φ14.17~Φ2.27
20X 总倍率 8X~50X 11.2X~70X 16X~100X 24X~150X
视场数(mm) Φ35~Φ5.6 Φ25~Φ4 Φ17.5~Φ2.8 Φ11.67~Φ1.87
30X 总倍率 12X~75X 16.8X~105X 24X~150X 36X~225X
视场数(mm) Φ22.5~Φ3.6 Φ16.1~Φ2.57 Φ11.25~Φ1.8 Φ7.5~Φ1.2
工作距离(mm) 186 135 91 40
仪器成套性
仪器成套性
⑴仪器主机1台 ⑷1X平场物镜1个 ⑺测微尺0片 ⑽工件压簧片1组 ⒀备用灯泡1只
⑵目镜筒1组 ⑸目镜2个 ⑻眼罩2个 ⑾滤色片0片 ⒁ 仪器防尘罩1个
⑶物镜头1个 ⑹分划目镜0个 ⑼载物片1个 ⑿外置光源1套 ⒂随机文件档案1套
数码应用方案配置
XTL-30C电脑摄像系统 XTL-30D数码相机摄像
⑴ XTL-30三目连续变倍体视显微镜 ⑴ XTL-30三目连续变倍体视显微镜
⑵ 高质量CCD适配镜 ⑵ 专业数码相机延迟镜
⑶ PUDA 1400万USB型进口芯片显微镜摄像机(采用美国APTINA高性能芯片组/ USB2.0 高速通讯,高分辨率、完美的色彩还原处理/ Ultra-Fine专利色彩渲染技术) ⑶ 1000万像素数码像机(推荐Nikon/Sony)
⑷ ToupView专业的图像软件
