产品用途

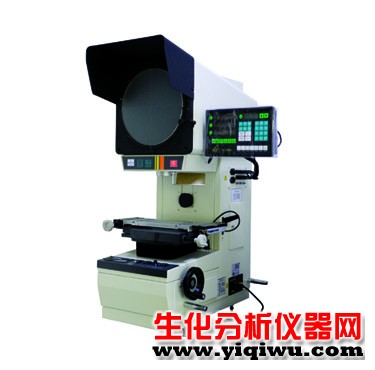

CPJ-3015 系列数显型测量投影仪是光、机、电一体化的精密高效测量仪器。影像与工件完全同向,正立直观。数显型测量投影仪广泛用于机械、仪表、电子、轻工、院校、研究所以及计量检定部。数显测量投影仪能高效率地检测各种形狀复杂工尺件的轮廓寸和表面形狀,如样板、沖压件、凸轮、螺、齿轮、成型铣刀等。
产品介绍
测量投影仪又叫工业投影仪,仪器光学系统品质优良,物镜成像清晰,放大倍率准确。在透射光照明下,轮廓测量误差小于0.08%;坐标测量示值误差可达(3+L/75)um,L为被测长度(单位:mm);仪器可选配有专用微型打印机和脚踏开关,数据输出和采样十分方便。
产品规格
仪器型号 数显型 CPJ-3007 CPJ-3010 CPJ-3015
工作台 金属台面尺寸(mm) 260 × 152 306 × 152 340 × 152
玻璃台面尺寸(mm) 125 × 100 175 × 100 196 × 96
X座标行程(mm) 75 100 150
Y座标行程(mm) 50 50 50
Z座标行程(mm) 90(调焦) 90(调焦) 90(调焦)
仪器测量精度(μm) 3+L/75 3+L/75 4+L/75
X,Y座数显分辩率 0.5μm
投影屏 投影屏尺寸(mm) φ312, 使用范围>φ300(刻有米字線)
投影屏旋转范围 0~360°
旋转角度数显分辩率 1' 或 0.01°
物 镜 放大倍数 10X(必备) 20X(选) 50X (选) 100X (选)
物方线视场(mm) φ30 φ15 φ6 φ3
物方工作距(mm) 77.7 44.3 24.5 25.3
数据处理器 DC-3000多功能数据处理系统,全中文显示可做多点采样,座标旋转,点、线、距离、角度测量。
仪器照明 透射与反射照明光源均为:24V , 150W鹵素灯
仪器电源 110V/ 220V(AC), 50/60HZ, 总功率400W
冷却方式 强制风冷 ( 3只轴流风扇 )
外形尺寸 长X宽X高 (mm) 770 × 550 × 1100
仪器重量 单位Kg 120 125 130
选配件 微型打印机、光学寻边器、M2D软件等;详细请查看投影仪附件说明。
注意事项 当更换灯泡后,使用前应先调整灯泡与聚光镜筒之位置,至投影屏上出现清晰的灯丝像止,这样仪器更能正常工作。
建议放置台 载重≥250KG 尺寸(长×宽×高)800×550×650(mm)
特别声明:
•普丹会尽全力为您提供准确、全面的信息,但不对信息中可能出现的错误或遗漏承担责任。
•产品图片仅供参考,请以销售实物为准。
•以上内容如有变动,恕不另行通知。
