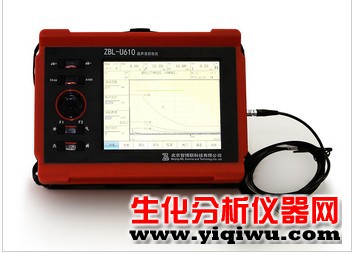

应用领域：ZBL-U610超声波探伤仪是一种便携式工业无损探伤仪器，它能够快速、便捷、无损伤、精确地进行工件内部多种缺陷（裂纹、疏松、气孔、夹杂等）的检测、定位、评估和诊断。用于检测各种材料（如钢、铜、铝、硬质合金、铸件、有机玻璃、复合材料等）的内部的缺陷、和焊缝质量，可有效检测出气孔、裂纹、疏松、夹杂、未焊透等缺陷，应用领域涉及锅炉、压力容器、航天、航空、电力、石油、化工、海洋石油、管道、军工、船舶制造、汽车、机械制造、冶金、金属加工业、钢结构、铁路交通、核能电力、高校等行业。
1、 高分辨率彩色液晶显示，回波动态实时测量系统； 2、简洁的按键、触摸屏与按键结合为用户提供更快捷的单手操作模式。 3、用户可更换电池、可更换存储卡设计，为仪器长效工作免除后顾之忧；
2、 钢结构现场检测技术标准—GB/T 50621-2010
3、 船舶钢焊缝手工超声波探伤工艺和质量分级—CBT3559-1994
4、 石油天然气钢质管道对接焊缝超声波探伤及质量分级—SY4065-1993
5、 钢焊缝手工超声波探伤方法和探伤结果分级—GBT11345—1989
6、 承压设备无损检测第3部分：超声检测—JB/T 4730.3-2005
7、 管道焊接接头超声波检验技术规程—DL/T 820-2002
8、 焊接球节点钢网架焊缝超声波探伤及质量分级法—JG/T 3034.1-1996
9、 超声探伤仪—JJG 746-2004
|
项 目 |
指 标 |
|
供电方式 |
交流：220V±10%，直流：＋9V |
|
工作时间 |
>5小时 |
|
整机重量 |
1.25kg（含内置锂离子电池） |
|
整机体积 |
210mm(长)´149mm(宽)´60mm(厚) |
|
显示器 |
5.7英寸、高亮度、真彩色液晶显示器 |
|
存储器 |
Micro SD (TF)卡，标配³4GB |
|
操作系统 |
嵌入式系统 |
|
操作方式 |
触摸屏＋按键 |
|
工作方式 |
单、双、透射 |
|
测量方式 |
闸门内脉冲前沿、峰值 |
|
检波方式 |
正半波、负半波、全波、RF波 |
|
发射电压 |
高(360V)或低（110V） |
|
发射频率 |
手动、自动高、自动中、自动低 |
|
增益范围 |
0～110dB |
|
探测范围 |
20000mm |
|
材料声速 |
200～16000m/s。连续可调。内置7个常用的材料声速值。 |
|
波形抑制 |
0～80% |
|
滤波器 |
1M、2M、4M、5M、10M、13M、15M、宽频 |
|
垂直线性误差 |
≤2.5% |
|
水平线性误差 |
≤0.03% |
|
灵敏度余量 |
＞45dB (200Φ2平底孔) |
|
分辨力 |
55dB |
|
动态范围 |
54dB |
