型号:UHZ-517B53
发货:3天内

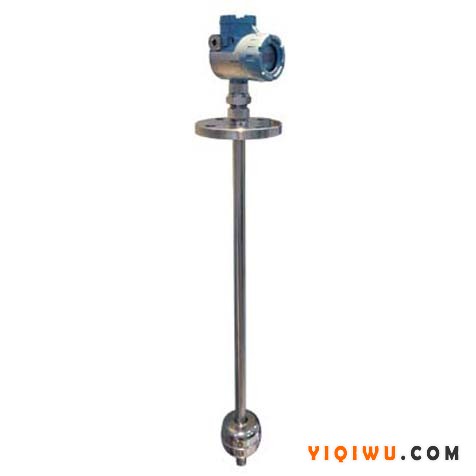

UHZ-517B53防腐PPR磁浮子液位变送器
UHZ-517B53防腐PPR磁浮子液位变送器结构原理
变送器的检测管内装有一组干簧管和精密电阻，当管外磁浮子随液位上下变化时，检测管内位于液面处的干簧依次接通使变送器的电阻值发生变化，接线盒内的转换电路模块将其阻值转换成电流输出。
UHZ-517B53防腐PPR磁浮子液位变送器技术参数
测量范围：300～8000mm
精确度:±1.5%FS(测量范围大于1000mm
电源:24VDC(15～35V)24V电源可由本公司显示仪表提供
功耗: ≤720mW
输出信号:4～20mA二线制
工作压力：1.6 MPa 2.5MPa
工作温度:UHZ-517B54标准型:-35～120℃
UHZ-517B53:-35～80℃
UHZ-517B53耐腐型、卫生型、高粘度型:-35～120℃
介质密度: 0.5～2.0g/cm3
介质粘度: ≤0.8Pa s 3Pa s
防爆标志:隔爆型:d ⅡBT4～T6
本安型:ib ⅡCT4～T6
外壳防护:IP65
连接法兰标准:采用化工部HG20593-97 DN100 PN1.0凸面法兰标准制造,其它标准请用户注明.
电气接口：2个M20＊1.5内螺纹
UHZ-517B53防腐PPR磁浮子液位变送器型号规格
|
型号 |
结构特点 |
接液材质 |
过程连接 |
介质温度 |
选型使用需知 |
||||||
|
UHZ-517B UHZ-517BL |
53A |
防腐型 |
PPR PP |
DN100 PN1.0 |
-35～120℃ |
变送器安装位置应避开液体进、出口处：测量范围超过5米，管底需定位。 |
|||||
|
53B |
防腐(小球)型 |
PPR PP |
DN50 PN1.0 |
||||||||
|
O |
普通防水型 |
选项 |
|||||||||
|
D |
隔爆型 |
||||||||||
|
E |
本安型 |
||||||||||
|
F |
配隔离安全栅 |
||||||||||
|
S |
现场LED数字显示 |
||||||||||
|
A |
数字、光柱显示调节报警仪XGTH-510(竖式) |
||||||||||
|
B |
数字、光柱显示调节报警仪XGTA-810(横式) |
||||||||||
|
C |
数字显示调节报警仪XMTA-810(横式) |
||||||||||
|
G |
智能型液位/容量(重量)显示调节仪XMT-620(横式) |
||||||||||
|
-口口口口 |
测量范围，单位mm |
||||||||||
|
-口口口口 |
安装高度(即测杆总长)，单位mm |
||||||||||
|
-口口 |
介质密度，单位g/cm3 |
||||||||||
|
- |
D |
工作压力：常压 |
|||||||||
|
口 |
工作压力：单位MPa |
||||||||||
