日本三丰轮廓仪型号:

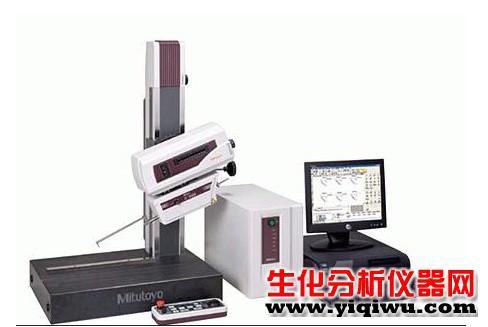

三丰轮廓仪CV-3100
三丰轮廓仪 CV-3100/CV4100,218系列—轮廓测量仪特点:
1、大幅度提高了驱动速度(X轴:80mm/s,Z2轴:20mm/s),近一步降低了总测量时间。•为了在一定时段内维持仪器的直线度规格,三丰公司采用了具有的耐摩擦性及稳定性的高硬度陶瓷导轨。•大量的外周设备选件支持CNC模式,从而可以很容易实现CNC测量。•驱动装置(X轴)和立柱(Z2轴)中集成了高精度线性编码器(Z2轴为ABS型),从而提高了在垂直方向持续自动测量小孔和不易定位工件的重复精度。
2、X轴精度:±(0.8+0.01L)μm, Z1轴精度:±(0.8+|0.5H|/25)μm*,针对高精度工件的测量所设计。
*CV-4100S4,H4,W4型L为驱动长度,H为测量高度(mm)
3、CV-4100系列的驱动装置集成了激光全息测微计检测器,在Z轴(垂直方向)的窄/宽测量范围内,提供的精度和分辨率。
4、自动测量功能:配备有大量支持CNC模式的外周设备选件,从而可实现自动测量功能。
三丰轮廓仪CV-3000CNC/CN-4000CNC:
三丰轮廓仪CV-3000CNC/CN-4000CNC功能特点:
一、高精度CNC 轮廓/形状测量装置。
二、X1, (Y) 和Z2 的驱动速度都高达200mm/s,确保实现高速定位,从而大大提高了多轮廓测量和多工件测量任务的速度。
三、带有a 轴的型号,可以通过电动旋转X1轴连续测量水平面和倾斜面。
四、CV- 4000CNC 系列的驱动装置集成了Laser Hologage 检测器,可以在Z 轴(垂直方向)的窄/宽范围内实现高精度和高分辨率测量。
五、带有Y 轴的工作台的型号可以沿着Y 轴进行多种工件定位,从而扩大了多工件测量范围。
六、可以通过同时控制X, Y 两轴,对斜面进行测量。
七、 Z1 轴检测器集成了防碰撞安全装置,当主机和工件或夹具碰撞时,检测器将自动停止。
八、提供易于操作的遥控箱,用户可以通过这两个操纵杆选择合适的轴进行移动。在按键上标有易于理解的图形显示轴的选择状态。
九、通过USB 与数据处理/分析装置(选件) 进行信息交换。
操作注意
三丰轮廓仪操作的时候一共有五个注意点:
、测量结束后,需要退出系统,关闭电脑,切断电源及气源。
第二、每个工作日打开过滤器的阀门放一次水。
第三、测量完毕后用棉花拈航空汽油清洗工作台及夹具,并涂油防锈。
第四、三丰轮廓仪配件要注意防锈。
第五、需要定期(时间视环境定)清洁气浮导轨,以导轨的精度。
