首页 > 供应产品 > 煤气流量计

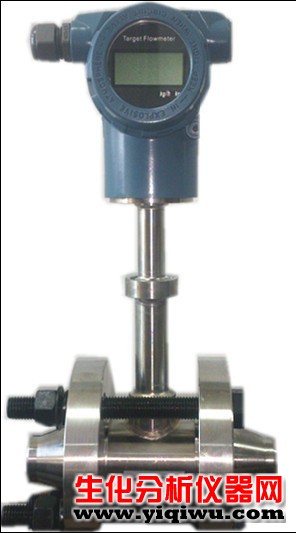

煤气流量计
点击图片查看原图
产品: 浏览次数:639煤气流量计
品牌: 华世通/wostom
型号: WST-00FLCAIASS
规格: 非标
单价: 面议
最小起订量: 1 台
供货总量: 1000 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2014-12-04 13:39
  询价
详细信息


    煤气流量计采用电容力传感器是该产品真正实现高精度、高稳定性的关键所在,其测量精度及长期稳定性是老型机械式力传感器的煤气流量计所无法比拟的。
   煤气流量计既具有传统孔板、靶式、涡街等流量计无可动部件的特点,同时又具有与容积式流量计相媲美的测量准确度,加之其特有的抗干扰、抗杂质性能,除能替代常规介质流量测量外,尤其在杂质多、高粘度、易堵卡、高温、高压、低温、强腐蚀等介质流量计量困难的工况中具有很好的应用价值,煤气流量计目前已广泛应用于钢铁、石油、天然气、电力、造纸、化工、能源、食品、环保等各个领域的流量测量。


【煤气流量计工作原理】

当介质在测量管中流动时,因其自身的动能通过阻流件(靶)时而产生的压差,并对阻流件有一作用力,其作用力的大小与介质流速的平方成正比,其数学

方式表达如下:

F=CdAP·V2/2………………⑴

式中:F ——阻流件所受的作用力(Kg)

      Cd——物体阻力系数

      A ——阻流件对测量管轴向投影面积(mm2)

      P ——工况下介质密度(Kg/m3)

      v ——介质在测量管中的平均流速(m/s)

阻流件(电子靶)接受的作用力F,经刚性连接的传递件(测杆)传至电容力传感器,电容力传感器产生电压信号输出:

V=KF………………⑵

式中: V——电容力传感器输出的电压(mV),  K——比例常数 ,   F——阻流件(靶)所受的作用力(Kg)

由此,此电压信号经前置放大、AD转换及计算机处理后,即可得到相应的瞬时流量和累积总量。


煤气流量计参数
      口     径:DN15~DN3000mm
      公称压力:0.01~42MPa
      工况温度:-200℃~500℃
      精     度:±0.2~±1.5%FS
      量    程比: 1:10
      壳     体:碳钢;不锈钢(或按用户要求协商提供)
      供电方式:内置3.6VDC锂电池(两年换一次,不带信号输出);外供24VDC(带信号输出)
      输出信号:4~20mA二线制;脉冲0~1000HZ;RS232/RS485(或按用户要求协商提供)
      防护等级:IP65;IP67
      防爆标志:本安型ExiallCT4;隔爆型ExdllCT4
      执行标准:Q/BET05-06
      表头显示:累积流量;瞬时流量;工况温度;工况压力(温压补偿式才有);棒状满量程百分比;故障自检
      连接法兰:国标(GB/T)系列;化工(HG)系列;机械(JB/T)系列;亦可按客户要求协商制作

煤气流量计的特点
    ·整台煤气流量计在设计中无可动部件,煤气流量计结构,拆卸方便
    ·煤气流量计可选用多种防腐及耐高低温材质(如哈氏合金,钛等)
    ·整机可做成全密封无死角(焊接形式),无任何泄漏点,可耐42MPa高压
    ·煤气流量计内设自检程序,故障现象一目了然
    ·传感器不与被测介质接触,不存在零部件磨损,使用安全可靠
    ·可就地采用干式标定方法,即采用砝码挂重法。单键操作可完成标定
    ·具有多种安装方式供选择,如选择在线煤气流量计,安装费用低
    ·具有一体化温度、压力补偿,直接输出质量或标方
    ·煤气流量计具有可选小信号切除、非线性修正、滤波时间可选择
    ·能准确测量各种常温、高温500度、低温-200度工况下的气体、液体流量
    ·计量准确,精度可达到0.2%
    ·重复性好,一般为0.05~0.08%,测量快速
    ·压力损失小,仅为标准孔板的1/2△P左右
    ·抗干扰,抗杂质能力特强
    ·可根据实际需要更换阻流件(靶片)而改变流量范围
    ·低功耗电池现场显示,能在线直读示值,示屏可同时读取瞬时和累积流量及百分比棒图
    ·安装简单方便,极易维护
    ·多种输出形式,能远传各种参数
    ·抗震动性强,一定范围内可测脉动流

华世通WST系列电容式煤气流量计典型应用】

气体类:煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等。

液体类:重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、糖浆、溶剂 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油 、液态糖、盐酸、汽车涂料、树脂、牛油、菜油、液氧、洗发液、牙膏、凝胶、燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、煤油、甘油、染料、水、硝酸 、高沸点有机溶液、猪油、酒精、油、乙烯、聚丙烯、甲笨等。

蒸汽类:过热蒸汽、饱和蒸汽


【生产能力】设计生产能力每年一万套
【售后承诺】产品从出厂之日起12个月三包,出现非人为损坏质量问题,本公司负责包修、包换、包退,三包期外提供有偿终身维修服务。
