一、概述

本机是对输送机带速进行检测的新型装置，对带速进行实时检测，已广泛应用于输送系统中胶带上，为胶带机的安全运行提供了可靠的检测手段。

二、技术参数

1、使用环境条件

• 环境温度-20℃－＋50℃

• 相对湿度不大于80%

2、主要技术参数

• 工作电压： ＡＣ220Ｖ±10％

• 输入信号： 10mV－10V

• 测速范围10－999r/min

• 整体功耗  ＜15W

• 开关形式　 常闭型

三、工作原理

当触轮随胶带机运行而带动内部的脉冲盘，在脉冲盘旋转时传感器的磁感应信号输入到控制电路中，经放大、整形后进行计数。其计数值与预置数比较，判断胶带的带速，即：正常速度、打滑或超速等，同时执行电路输入相应的开关信号。

四、结构特点

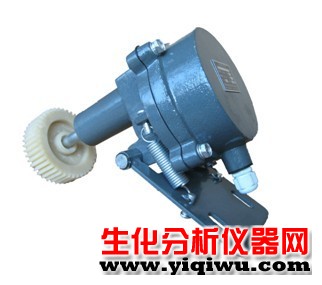

本机由触轮、脉冲盘、电子脉冲开关、壳体等组成。触轮采用铸铁铸造。表面铣槽以耐磨打滑作用。壳体采用铝铸造，连接处配有密封圈可使本机减轻重量和具有较好防水性能。

本机内开关采用常闭型，若带速低于0.8即可跳闸或停机。
