品牌:美国精量Schaevitz

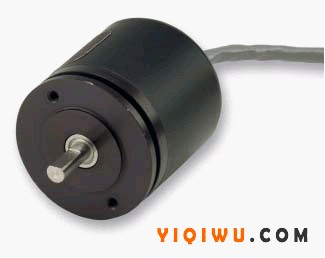

型号:RVIT 15-60
规格:美国精量Schaevitz
发货:30天内
发送询价
产品说明
RVIT是直流非接触式角位移传感器RVIT的专利设计结合了一组印制电路线圈和导电扰流器，可在较低的成本基础上获得优异的性能。工作时，导电扰流器由传感器轴带动旋转，改变印制电路线圈生成的磁场。通过获得专利权的自动处理电路加以精密测量。此信号然后被转换为与转角成正比的线性直流输出信号。
它的数字电路可抗环境干扰，兼容多数的数字电子设备。对于需要微处理器接口的OEM客户，可定制脉冲宽度调制输出。批量OEM客户还可选择调压单端或双极输出、扩展量程和定制校准。
RVIT采用标准的安装面板或可选四孔凸缘式安装方式。对于易被污染的应用，采用带轮密封的凸线安装座。RVIT具有较宽的工作温度范围、无限的分辨率，使用寿命长。
RVIT-15-60和RVIT-15-120 I
RVIT-15-60和RVIT-15-120I角位移传感器具有多种规格，可提供系列的输人输出配置。±3 VDC和4～20毫安的校准输出具有灵活性，适于特殊的OEM设计对电源和连接的要求。客户可定制其它特殊量程、内部信号调节电路和校准输出。
标准RVIT 15-60角位移传感器仿效电位计，输入电压的任何变化都会导致输出电压相应的变化。尽管此输出是比率输出，RVIT-15-60能够提供相当高的比例系数，在±60度的扩展量程内，每度为50mV。此外，RVIT的非接触式设计具有极高的精度（±0.25%FS），理论上接近无限的使用寿命。
■ 常用型号
型号 大小 范围
RVIT-15-60 15 ±60°
RVIT-15-120I 15 0～120°
■ 特点 ■ 应用
直流供电 液压泵控制
坚固外壳封装 旋转执行器反馈
节流阀控制杆位移反馈
■ 技术指标
类 型： 角位移传感器（RVDT）
量 程： ±60°，0～120°
精 确 度： 0.25%
输 出： ±3VDC，4～20mA
供电电源： ±5 VDC，±10～24VDC
工作温度： -25℃~85℃
电气连接： 26AWG，PVC绝缘材料
特 点： 低成本，免接触转速传感器，铝壳封装
典型应用： 工业控制，旋转阀位置，节气门位置
另外：我公司还代理此品牌的如下型号：R120LC RVDTs和R60D RVIT.
