产品编号：
产品名称： 插入式磁性浮子式液位计
规　　格： 插入式磁性浮子式液位计
产品备注： www.ywj88.com
产品类别： 磁性液位计


   产 品 说 明

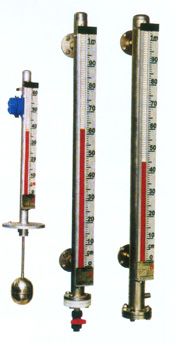

HK-CUZ插入式磁性浮子式液位计
工作原理与结构
   该液位计利用带有磁环的浮子随液位升或降，使对应位置的干簧管吸合而将相应位置转换成相应的电信号输出进行指示测量，结构由磁性浮子、测量导管、信号单元、接线盒等组成主要技术参数
   1.测量范围：500～6000mm 基本误差：±1%FS
   2.介质密度：≥0.7g/cm3 负载电阻:≤750Ω
   3.介质温度:-20～+120℃　输出信号：4~20mmA.DC
   4.工作压力:<1.6MPa 供给电源:24V.DC
   5.防爆等级:DⅡBT4 防爆证号:GYB03163
   见表：
序号 标准号 DN PN(MPa) D K 突面(RF)  n-L
1 HG20593-97 100 1.0 1.6 220 180 156 8-18
2 125 250 210 184

安装、使用与维护
1.液位计安装位置应选择在液体介质波动小并尽可能避开或远离介质进出口处,以减小介质波动对其冲击所造成的影响。
2.对长度3米以上的液位计,对导管应进行管底定位,以增加其强度与稳定。
3.罐内介质（尤其是导管周围）不允许有导磁体与磁杂质，以免对浮子造成卡阻，影响液位计正常工作。
订货须知
1.在选用与订货时，主正确注明产品命名中的各个技术参数，并写明测量介质名称。
2.因用户特殊需要而与上述产品型号不符者,请注明你的特殊技术要求或来人(函)与我公司有关责任
  部门联系特殊订购。
