品牌:美国SMI
型号:SM5470
起订:2个
供应:1888个
发货:2天内

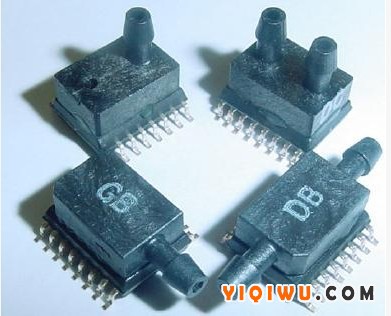

SM5470为双列表面贴装(SO-16)，采用高性能非补偿晶圆一次注塑封装成型，其价格接近于裸片，而无需外加处理器或连接线。
SM5470为低压系列微差压传感器，采用表压和差压配置，选用SMI特殊的低压芯片，在0.15psi~3psi的低压范围内均具有良好的工作性能。
用户可对量程、差压或表压配置、取压方式等多种参数进行选择，应用极为广泛，5470有IC管或带卷方式运输，方便用户选择。
特点
l 0.15psi、0.30psi、0.80psi、1.50psi、和3.0psi
l 宽工作温度范围（-40至+125℃）
l 没有温度补偿及零点校准
l 小型和轻重量，易于使用
l 高性能，稳定硅芯片和封装
l 容易嵌入到OEM设备中
l 高容量，低价格
应用
l 空调
l 医疗器械和监测
l 差压和流量监测
l 气动仪表
l 手持式仪表
性能参数
所有参数在室温25℃，5V直流恒压源供电的条件下测量而得，除非另外规定。
|
最小值 |
典型值 |
最大值 |
单位 |
|
|
激励电压源 DC |
0 |
5.0 |
10 |
V |
|
激励电流源 DC |
0 |
1.5 |
3.0 |
mA |
|
满量程输出 PSI （kPa） |
||||
|
0.15（1.03） 0.30（2.07） 0.80（5.52） 1.50（10.3） 3.00（20.7） |
25 |
50 |
85 |
mV |
|
25 |
50 |
85 |
mV |
|
|
25 |
50 |
85 |
mV |
|
|
25 25 |
50 50 |
85 85 |
mV mV |
|
|
零点输出 |
-75 |
-30 |
+25 |
mV |
|
满量程温度系数 |
-15 |
-19 |
-24 |
%FS/100℃ |
|
零点温度系数 |
-12 |
+12 |
%FS/100℃ |
|
|
电阻温度系数 |
+33 |
+28 |
+25 |
%/100℃ |
|
压力线性度（非线性误差） |
-0.30 |
±0.10 |
+0.30 |
%FS |
|
桥臂阻抗 |
2.7 |
3.3 |
4.0 |
kΩ |
|
耐压 |
10ⅹ |
Rated FS |
||
|
爆破压力 |
15ⅹ |
Rated FS |
||
|
工作温度 |
-40 |
+85 |
℃ |
|
|
存储温度 |
-40 |
+85 |
℃ |
备注：
1、测量从0到70℃
2、在5V恒定电压激励下测量
3、最佳直线拟合，0.3psi满量程输出线性度为±0.5%FS，0.15psi满量程输出线性度为±2.5%FS
4、测试的数据基于样品
