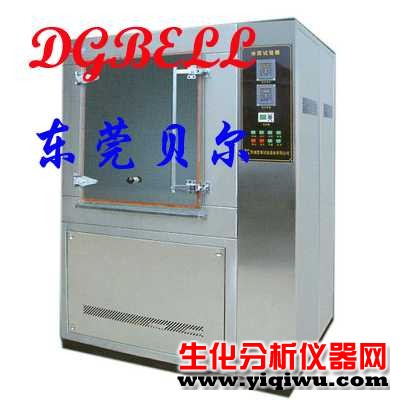

淋雨试验箱

一、设备用途：淋雨试验箱适用于考核电工产品，外壳和密封在淋雨环境下能否保证设备和元件良好性能的试验。本产品采用科学设计，使得该设备能够逼真的模拟滴水，淋水，溅水，喷水等各种环境。走进全面的控制系统以及变频技术的采用，使得降雨量试品架的回转角度，喷水摆杆的摆动角度以及喷水量摆动频率都可自动的调节。

二、标准依据：IEC60529-2001、GB4208-2008、GB2423.23、GB5170.38、GBl0485—93、IPX4. IPX3等效的JIS、DIN、MZl等标准

三、技术特点：

　　1、采用科学的设计，使得该设备能够提供逼真的模拟滴水、淋水、溅水、喷水等各种环境。

　　2、顶板上均匀的布置降雨孔1000多个，使滴水分布非常均匀。

　　3、先进全面的控制系统，以及变频技术的采用，使得降雨量，试品架的回转角度，喷水摆杆的摆动角度以及喷水量，摆动频率都可自动的调节。

四、主要技术参数：
     4.1型号及尺寸

      4.2观察窗口尺寸（mm）：（全玻璃门）

4.3试验台转速（rpm）：1 ~5可调

4.4转台尺寸(直径) φ300MM

4.5转台负载：20KG

4.6喷水环半径（mm）：375

4.7喷水管摇摆角度范围：45°、90°、120°、180° (可设置)

4.8喷水孔直径（mm）： (φ0.4)

4.9喷水孔径间距（mm）：(50)

4.10每个喷水孔的流量： (0.07L/min ± 5%)

4.11喷水压力（Kpa）：50-300可调

4.12摆管摆幅：最大 (200°)

4.13喷水管摆动速度： (60°/s)可设定

4.14试验时间：1-999,999min（可设定）

4.15样品与设备的距离大于200mm

4.16箱体全不锈钢，可视钢化玻璃视窗

4.17整机重量约：300KG

4.18使用电源：AC 1ψ 3W 220V 50HZ

4.19总功率：400W
