品牌:金敦
型号:Q11F-64P
规格:DN15
起订:1只
供应:1000只
发货:3天内
发送询价
型号：Q11F-64P Q41F-64P

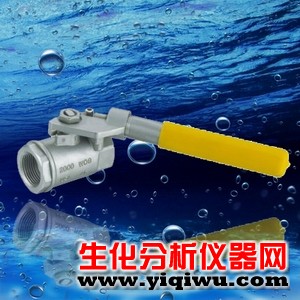

名称：弹簧自动式复位球阀-弹簧复位球阀
口径：DN6—DN50（mm）
压力范围：150LB—800LB（Mpa）
温度范围：-196—425（℃）
适用于石油，化工，轻工，食品，医药，环保行业
特点
流动阻力小；
结构简单；
体积小、重量轻；
目前球阀的密封面材料选用塑料，密封性好；
操作方便，开闭迅速，便于远距离的控制；
维修方便，密封圈一般都是活动的，拆卸更换方便；
全开或全闭时，球体和阀座的密封面与介质隔离，介质通过不会引起阀门密封面的侵蚀。
注意事项：
安装位置、高度、进出口方向必须符合设计要求，螺纹连接应牢固紧密。
安装在保温管道上的各类手动阀门，手柄均不得向下。
球阀材料列表：
NO
部件名称
材料
1
阀体
CF8
CF8M
2
阀盖
CF8
CF8M
3
球
SS304
SS316
4
阀座
PTFE
5
阀杆
SS304
SS316
6
手把
SS304
7
填料
PTFE
8
密封垫
PTFE
9
螺母
SS304
10
把套
PLASTLC
11
垫圈
SS304
球阀尺寸表：
NPS
DN
D
L
H
W
1/4"
6
10
55
42
95
3/8"
10
12
55
42
95
1/2"
15
15
62
51
108
3/4"
20
20
75
58
115
1"
25
25
85
77
135
1-1/4"
32
32
102
83
150
1-1/2"
40
38
108
97
175
2"
50
50
124
106
190
