品牌:金敦
型号:QB2
规格:DN15
起订:1只
供应:1000只
发货:3天内
发送询价

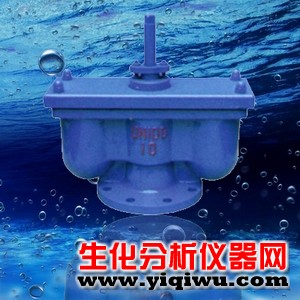

QB2双口排气阀具备以下特点：
1、能够排除管道中的气体，减少阻力，节约能源。
2、当管道负压时，能快速自动吸气，防止管道破裂。
3、浮球为不锈钢，使用寿命长，安全可靠。
QB2-10双口排气阀产品概述：
本排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。当需要排出管道内的气体时，应逆时针方向旋转阀杆，使其阀杆连同阀门上升，使管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出，当需要检修或清扫体腔时，应将阀门关闭。本排气阀，顺时针旋转阀杆时为关闭。
注意事项:
（1）注：D＞350mm管道请选单口排气阀（QB1-10）。
（2）安装双口排气阀，底下一定要安装一只保护阀门、球阀（Q41F-16），以免检修停水
（3）如需方要求排气阀法兰大小尺寸如变动，请在合同上注明法兰连接尺寸。
QB2-10双口排气阀用途及主要性能规范:
本阀适用于温度不超过100℃的水，热水管道上使管道内的空气全部排出。
1 2 3 4 5 6 7 8 9 10
阀体 密封垫 阀 瓣 开槽锥端定位螺钉 阀杆 空心球 阀盖 垫片 填料 排气口垫片
11 12 13 14 15 16 17 18 19
排气端盖 螺母 护盖 螺母 专用螺柱 双头螺柱 填料压盖 螺母 双头螺柱
双口排气阀、球阀主要外形及连接尺寸
型号
公称通径Dg
型号
公称通径Dg
QB2-10
40
Q41F-16
40
QB2-10
50
Q41F-16
50
QB2-10
75
Q41F-16
75
QB2-10
100
Q41F-16
100
QB2-10
150
Q41F-16
150
QB2-10
200
Q41F-16
200
QB2-10
250
Q41F-16
250
QB2-10
300
Q41F-16
300
型号 公称通径 主要尺寸（mm）
D D1 D2 L Z-φd 介质 阀体材料
QB2-10 40 145 110 85 430 4-φ18 水 铸铁
QB2-10 50 160 125 100 430 4-φ18 水 铸铁
QB2-10 75 195 160 135 470 4-φ18 水 铸铁
QB2-10 100 215 180 155 500 4-φ18 水 铸铁
QB2-10 150 280 240 210 540 8-φ20 水 铸铁
QB2-10 200 335 295 265 700 8-φ20 水 铸铁
法兰双口快速排气阀每小时排气量表
规格 50 75 100 150 200
立方米/小时 4-173 85-352 14-597 22-904 27-1145
本参数、说明只是提供参考。欢迎你的来电选购，我公司能给以提供更多资料！
