品牌:金敦
型号:QB1
规格:DN15
起订:1只
供应:10000只
发货:3天内
发送询价

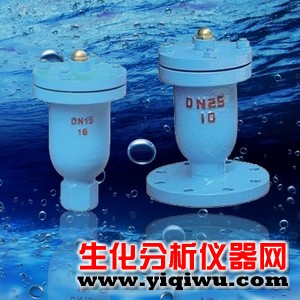

QB1法兰式单口排气阀为圆桶式阀体，其内部结构主要有不锈钢浮球。本阀分为丝扣式和法兰式两种排气阀。QB1型适用与工作温度≤80℃的管路上，作为排除管路内气体的设备。
工作原理
管内开始注水时，浮球会慢慢向上浮起，此时本阀已进行排气。当达到一定压力的时候，浮球紧顶住橡胶圈，说明空气已全部从排气嘴排出。
QB1内螺纹单口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。用于小口径管道上管子为φ50-200,它作为管道的排气作用,使管道不会出现闭气、气阻,如水泵停电时管内随时会出现负压力,自动吸气可保护管道安全。
内螺纹单口排气阀作用原理：
当需要排出管道内的气体时，管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出。当需要检修或清扫体腔时，应将阀门关闭。
内螺纹单口排气阀用途及主要性能规范：
1、本阀适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。
2、安装双口排气阀，底下一定要安装一只保护阀门、球阀（Q41F-16），以免检验停水。
3、如需方求方本排气阀法兰大小尺寸如变动，请在合同上注明法兰连接尺寸。
零件材料
1 阀体、铸铁
2 阀盖、铸铁
3 浮球、不锈钢
4 塞头、橡胶
5 排气嘴、黄铜
6 螺丝、螺帽、元钢
主要尺寸 单位:mm
连接方式
DN
H
D
D1
Z-Φd
法兰式
15
245
195
160
4-18
20
245
195
160
4-18
25
245
195
160
4-18
丝口式
15、20
245
-
-
-
25、32
245
-
-
-
40、50
310
-
-
-
本参数、说明只是提供参考。欢迎你的来电选购，我公司能给以提供更多资料！
