品牌:北京普特
型号:Y100MG
规格:Y100MG
发货:3天内
发送询价

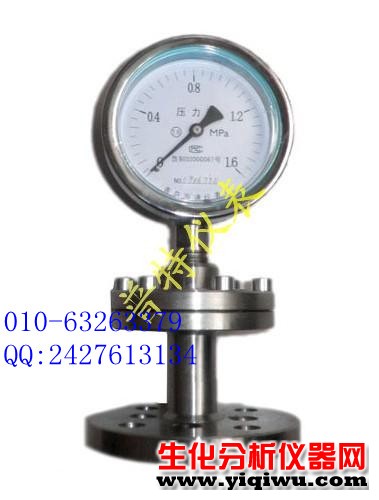

产品简介：Y-MF工字法兰隔膜压力表采用间接测量结构，适用于测量粘度大、易结晶、腐蚀性大、温度较高的液体、气体或颗粒状固体介质的压力。工字法兰隔膜压力表隔离膜片有多种材料，以适应各种不同腐蚀性介质。
工字法兰隔膜压力表适用于化学工业、化纤、合成纤维、石油、染化、制碱等工业
Y-MF工字法兰隔膜压力表型号命名.
工字法兰隔膜压力表结构原理：
隔膜在被测介质压力作用下产生变形，密封液被压，形成一个相当于P的压力，传导
至压力仪表，显示被测介质压力值。
Y-MF工字法兰隔膜压力表连接器型号尺寸：
工型法兰（MG）
测量上限 MPa 管子通径 DN 法兰连接 螺孔 L
D K d B c f
0.1～1.6 20 105 75 58 18 16 2 14
25 115 85 68 25 16 2 14
2.5～4 20 105 75 58 18 16 2 14
25 115 85 68 25 16 2 14
可按化工部HG，国标GB及日本JIS，美国ANSI等标准制造
Y-MF工字法兰隔膜压力表使用与订货须知： &nb, sp; 不得拆卸或更换已配置的仪表，以免填充液外泄影响性能。订购工字法兰隔膜压力表请说明配置仪表名称、型号、测量上限、精确度及连接管型式、软管长、隔离器接口型式、隔离器接口材料、隔膜材料，以及法兰配接管子通径、标准代号等。如要求配置其它型式仪表，请另行详细说明。
我公司也可按用户要求定制进口设备配套工字法兰隔膜压力表。
