品牌:宏创
型号:HG5-1364
起订:1
供应:10000
发货:3天内
发送询价

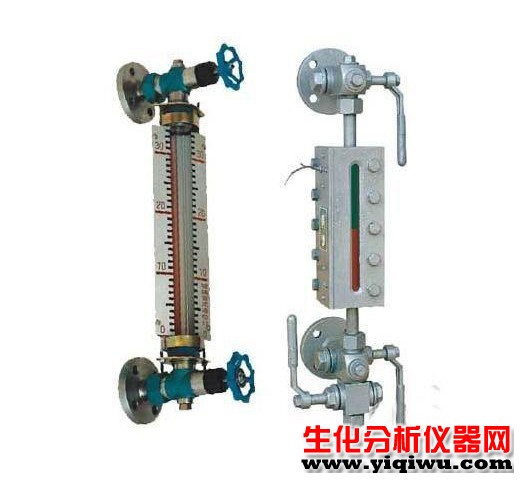

HC系列玻璃板液位计,液位计,玻璃管液位计可用来直接指示密封容器中的液位高度，具有结构简单，直观可靠，经久耐用等优点，但容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的。适用于化工、石油等工业低温设备的液位指示装置。
产品结构
仪表的上下阀上装有法兰接头，与容器连接构联通器，透过玻璃板直接指示容器布什的液位，“夹套型”设有加热或冷却装置。该装置加热时可用蒸气，冷却时可用循环水，这样可以调节流动性能，夹套型接管尺寸ZG1/4内螺纹。
在上下阀内装有钢球，当玻璃板因意外事故破坏时，钢球在容器压力作用下，自动密封，防止容器内的液体继续外流。
在仪表的上端针形阀装有阻塞螺钉，可供放气之用，下端针形阀也装有阻塞螺钉。可供放空、取样、排污、清洗。
技术数据
针形阀的自动关闭压力 ≥0.2MPa
夹套蒸气压力为 ≤0.6MPa
玻璃板的急变温差为 ≤240℃
注：我厂承接特殊规格的定货。
HC系列玻璃板液位计产品类型
名称 型号 公称压力MPa 介质温度℃ 结构特征 (规格按上、下阀中心线间距离 标准号
结构形式 材料 L=304 L=500 L=800 L=1100 L=1400 L=1700
透光式玻璃板液位计 T2.5 2.5 -20～+250 普通型 I(碳钢)
II(1Cr18Ni9Ti) △ △ △ △ △ HG5-1364-80
夹套型 I(碳钢)
II(1Cr18Ni9Ti) △ △ △ △ △
T6.3 6.3 -20～+250 普通型 I(碳钢)
II(1Cr18Ni9Ti) △ △ △ △ △ HG5-1365-80
夹套型 I(碳钢)
II(1Cr18Ni9Ti) △ △ △ △ △
反射式玻璃板液位计 R4.0 4.0 -20～+250 普通型 I(碳钢)
II(1Cr18Ni9Ti) △ △ △ △ △ HG5-1366-80
夹套型 I(碳钢)
II(1Cr18Ni9Ti) △ △ △ △ △
R0.6 0.6 -20～+250 带颈衬里 III(碳钢衬里) △ HG5-1367-80
带颈 I(碳钢)
II(1Cr18Ni9Ti) △
△ HG5-1368-80
R 常压 -20～+250 衬里 III(碳钢衬里) △
△ HG1369-80
嵌入联接 I(碳钢)
II(1Cr18Ni9Ti) △
△ HG5-1370-80
外型尺寸图
1.针型阀 2.本体 3.压盖 4.衬垫 5. 玻璃板 6.螺母 7.垫片 8.U型螺栓 9.螺柱 10.加热夹套
反射式普通型
反射式夹套型(Z)
透光式普通型
透光式夹套型(Z)
安装、使用与维护 1、为了保证自动密超过计划作用，容器内的介质压力不得小于0.2MPa,在打开上下阀时，阀杆退出转数不少于4转(使钢球封门时，不致于碰到阀杆的顶端)。
2、使用中的仪表应定期检查。清洗玻璃板内外壁污垢，使液位显示清晰。
3、检修装配玻璃板在旋紧螺栓时，要密切注意玻璃板受力不均而破碎。因此，螺栓须严格按图示1、2、3┈┈┈10、11、12顺序交叉地分多次夹紧玻璃板。
