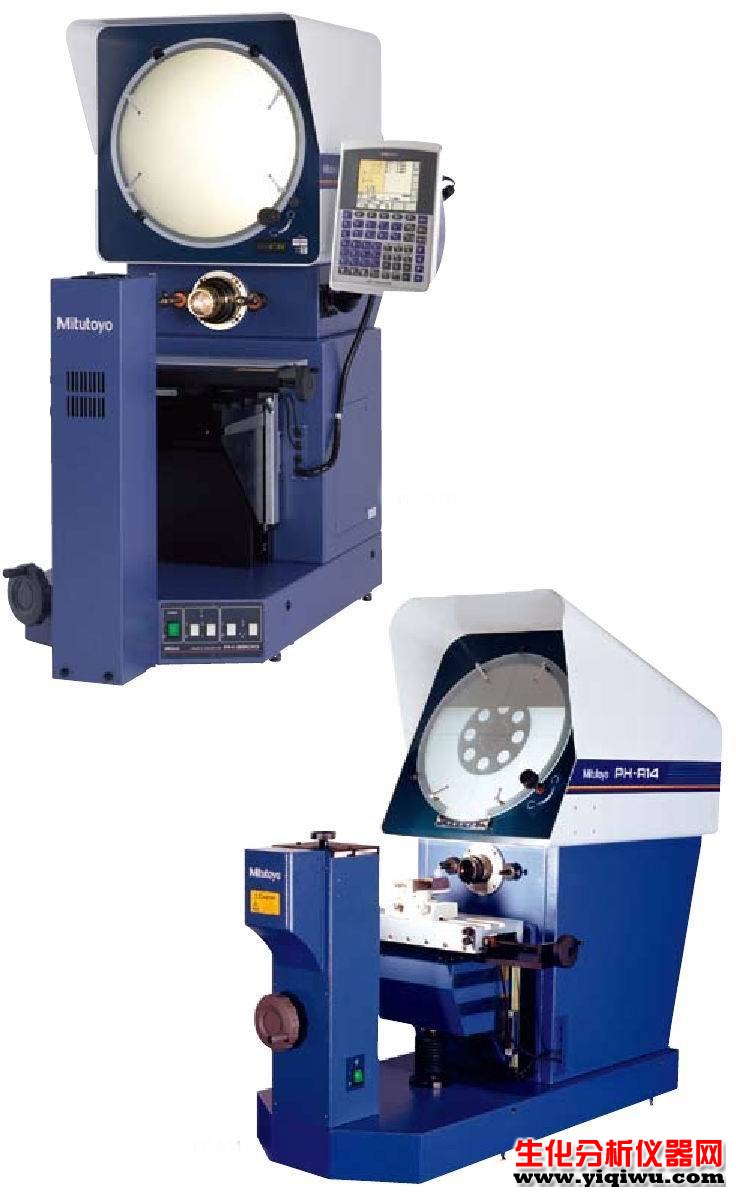

PH-3515F投影仪

技术参数
投影图像 : 正像 （倒像 : PH-A14）
投影屏幕
? 有效直径 : 353mm 356mm**
? 屏幕材料 : 精细磨砂玻璃
? 屏幕旋转 : ±360?, 微调和夹紧
? 角度读数 : 数显计数器 （LED）*分辨率 : 1' 或 0.01? （可转换）范围 : ±370?
ABS/INC 模式转换 , 调零[* 游标尺 （分度值 : 2'）: PH-A14]
? 参考线 : 十字交叉细线
投影镜头 : 10X [172-184 （172-011: PH-A14）]
可选 : 5X, 20X, 50X, 100X（20X, 50X, 100X: PH-A14）
PH-3515F投影仪放大精度
? 轮廓照明 : ±0.1% 以下
? 表面照明 : ±0.15% 以下
最大工件高度 : 参见投影能力 （H） 以下

轮廓照明
? 光源 : 卤素灯泡 （24V, 150W）
? 光学系统 : 远心系统
? 功能 : 2- 段 （高／低） 亮度转换、无极亮度调节 : PH-A14吸热光片、冷却风扇
表面照明
? 光源 : 卤素灯泡 （24V, 200W）
（24V, 150W 通常用于轮廓光照 : PH-A14）
? 光学系统 : 垂直照明
? 功能 : 可调冷凝镜片、垂直／倾斜照明、
PH-3515F投影仪可选 （无极亮度调节 : PH-A14）
吸热光片、冷却风扇
调焦 : 手动调焦
分辨率 : 0.001mm（使用 KA 计数器选件 : PH-A14）
电源 : 100 - 240V AC, 50/60Hz
重量 : 150kg （140kg: PH-A14）
** 仅适于 PH-A14
