品牌:迪川仪表
开关点:1-8个
供电:220VAC
材质:304不锈钢
起订:1台
供应:999台
发货:3天内
发送询价

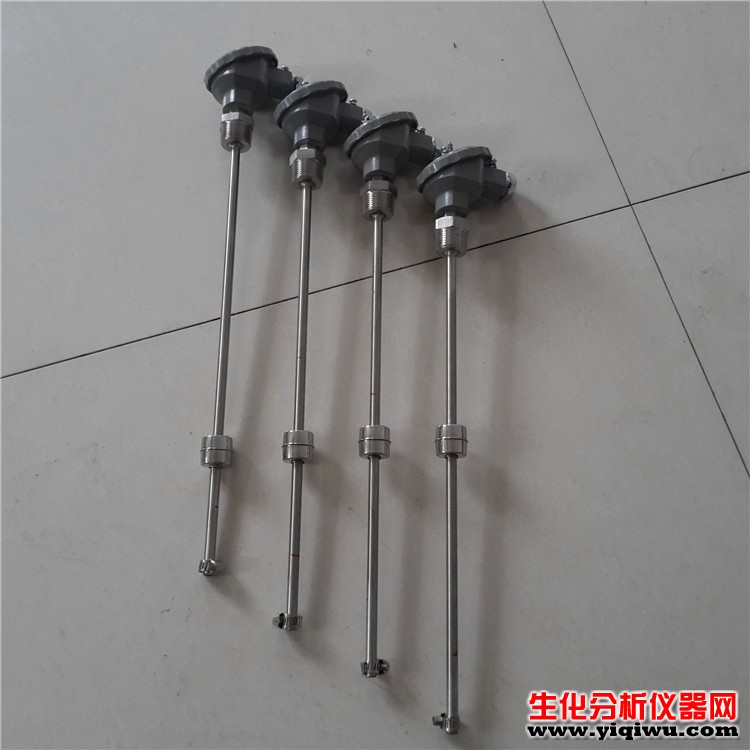

浮球式液位变送器工作原理及产品概述：
工作原理：
浮球式液位计是利用液体对磁性浮球的浮力原理，磁性浮球随液位变化的位移量转化成模拟线性的4～20mA标准信号输出，变送器电源24VDC，二线制工作形式。具有工作稳定可靠，无须调整等特点。能对开口、密闭容器或地下池槽里的介质液位在仪表控制室内进行显示、报警和控制。被检测的介质可为水、油、酸、碱、工业污水等导电及非导电液体，并能克服液体的泡沫所造成的假液位的影响。
产品用途及应用领域：
广泛用于各种液位的测量，如油、水、污水、酸性液体、碱性液体。采用隔爆接线盒和本安放大电路，导杆和浮球不锈钢材料。浮球式液位变送器广泛使用于炼油、化工、造纸、食品、及污水处理等行业。
技术参数：
|
输出信号
|
两线制4mA～20mA
|
|
液位量程
|
H=0.1m～30m (大于6m需要在现场制作安装)
|
|
精度误差
|
A级:±5mm B级:±10mm
|
|
介质温度
|
-20℃～150℃
|
|
工作电压
|
DC 24V
|
规格型号：
|
DC/FQ
|
规格代码
|
说明
|
||||
|
精度
|
-A
|
误差：±5mm A级精度 两线制4mA~20mA输出
|
||||
|
-B
|
误差：±10mm B级精度 两线制4mA~20mA输出
|
|||||
|
结构及安装形式
|
1
|
浮球直径45mm，H1=50mm，H2=30mm，H＜1000mm
|
||||
|
M27*2可动螺纹，导杆直径14mm，只能选择-B精度，±10mm误差
|
||||||
|
2
|
浮球直径75mm，H1=50mm，H2=40mm
|
M33*2可动螺纹
导杆直径20mm
|
||||
|
3
|
浮球直径125mm，H1=80mm，H2=65mm
|
|||||
|
安装配件选择
|
4
|
法兰根据用户设备的接口选配
|
||||
|
5
|
直角弯板支架
|
|||||
|
其它功能选择（无要求可省略）
|
P
|
耐压（用于压力＜0.6MPa的密封罐）
|
||||
|
E
|
防爆型
|
|||||
|
S
|
数字显示
|
|||||
