品牌:比利时Xenics
型 号:Bobcat 320
动态范围:61 dB
用途:红外成像
起订:1套
发货:30天内

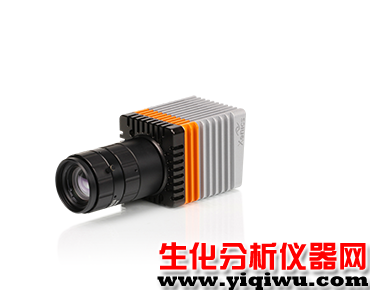

比利时Xenics公司提供的Bobcat 320系列短波红外相机具有优质的图像质量，可作为整套系统提供，并配备内置的图像处理功能。 Bobcat 320系列短波红外相机配备具有 320x256 像素分辨率的温度稳定InGaAs探测器, 提供最大400fps的高帧率，配备工业标准的GigE Vision接口或Camera link接口，从而使其更易于集成到您的装置中。
使用Bobcat 320系列短波红外相机，您可获得穿透玻璃的拓展视觉，并可选用标准的C口镜头以及相机保护外壳。这使得这款相机价格实惠，并可用于各种科研应用。我们可提供两个版本的Bobcat 320 GigE与 CL系列相机：一个对0.9到1.7um波长范围响应的SWIR版本，以及一个对0.4到1.7 um波长范围响应的VisNIR版本。此外，Bobcat-640系列还配备热电（TE）稳定功能，可降低暗电流并优化噪音性能。
产品优点与特征：
· vSWIR可选
· 低噪音，低暗电流
· Cameralink或GigE视觉接口选项
· 多功能性增益模式
· 高工作温度
· 这款相机使用工业级组件，并且在高工作温度下持续工作
· 高灵敏度和卓越的图像质量
· 内置图像处理
· 小型化外形因素
· 小型化GigE接口
应用领域：
· 高光谱成像
· 激光束分析
· R&D （SWIR）领域
· 太阳能电池检测
· 热物体的热成像（> 300°C）
产品参数与型号：
|
相机性能参数 机械特性 |
Bobcat 320 CL |
Bobcat 320 CL vSWIR |
Bobcat 320 GigE |
Bobcat 320 GigE vSWIR |
|
相机尺寸 不含镜头 （ 宽 x 高 x长 ）[mm] |
55x55x72 |
55x55x72 |
55x55x82 |
55x55x82 |
|
重量/g 不包含镜头 |
285 |
285 |
334 |
334 |
|
千兆网连接口 |
无 |
无 |
RJ-45 |
RJ-45 |
|
Cameralink接头 |
标准SDR接口 |
标准SDR接口 |
无 |
无 |
|
光学接口 |
C-MOUNT Or M42 |
|||
|
电源接头 |
Hirose HR10-7R-SA(73) |
|||
|
触发接头 |
SMA |
|||
|
环境 & 电源规格 |
||||
|
工作温度 [°C] |
From -40 to +70 |
|||
|
储存温度 [°C] |
From -45 to +85 |
|||
|
电源功耗 [W] |
2.8 [无TE制冷] |
2.8 [无TE制冷] |
4 [无TE制冷] |
4 [无TE制冷] |
|
电源电压 |
DC 12 V |
|||
|
抗冲击 |
IEC60068-2-27 Ed4.0; half-sine; terminal saw tooth; 50g [11 ms] |
|||
|
振动 |
随机： IEC60068-2-64 Ed2.0; 4.3 g [20 - 1000 Hz]. Sine: IEC60068-2-6 Ed7.0; 1 g [10 - 2000 Hz] |
|||
|
IP防护等级 |
IP40 |
|||
|
安全规定 |
CE. RoHS |
|||
|
电子光学特性： |
||||
|
分辨率 [pixels] |
320 x 256 |
|||
|
像素大小 [µm] |
20 |
|||
|
芯片类型 |
InGaAs Photodiode Array with CTIA ROIC |
|||
|
芯片冷却 |
TE Cooler |
|||
|
积分类型 |
Snapshot-全局快门 |
|||
|
成像面积和对角线 [mm] |
6.4 x 5.12 (8.2 对角线) |
|||
|
Optical fill factor |
100% |
|||
|
光谱范围[nm] |
900-1700（SWIR） |
|||
|
量子效率[QE]值 |
80% （典型峰值） |
|||
|
增益模式 |
Single Gain单增益 |
|||
|
满井电子 |
70K |
|||
|
读出噪音 |
110 |
|||
|
暗电流 [ e-/s ] |
<100K (at 288K sensor temp and 150mV reverse bias); |
|||
|
读出模式 |
ITR |
|||
|
像素可操作性 |
>99% |
|||
|
预设曝光时间范围 [ms] |
0.5-10 |
0.01-40 |
0.5-10 |
0.01-40 |
|
最大帧率[全分辨率] |
100 400 100 400 |
|||
|
感兴趣区域 |
无 有 无 有 |
|||
|
最小分辨率 [pixels] |
无 32 X 4 [4x1] 无 32 X 4 [4x1] |
|||
|
最大帧率[最小区域] |
无 >10000 无 >10000 |
|||
|
Analog-to-Digital (ADC) [bits] |
14 |
|||
|
相机接口控制 |
Cameralink |
Cameralink |
GigE Vision |
GigE Vision |
|
数据输出格式 |
Cameralink [16 bit ] |
Cameralink [16 bit ] |
GigE Vision [ 16bit ] |
GigE Vision [ 16bit ] |
|
触发 |
in or out via SMA or CL-CC1 (configurable) |
in or out via SMA or CL-CC1 (configurable) |
in or out via SMA (configurable) |
in or out via SMA (configurable) |
|
产品型号选择 |
||||
|
XEN-000584 |
XEN-000526 |
XEN-000583 |
XEN-000524 |
|
