品牌:日本三丰MISTUTOYO
起订:1台
供应:1000台
发货:3天内
发送询价

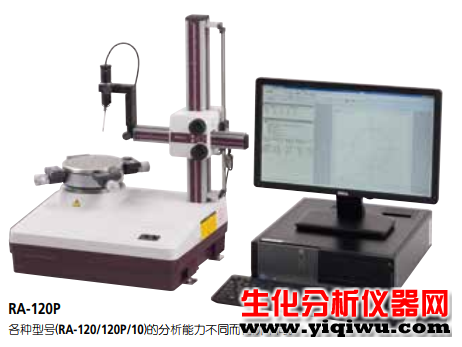

Roundtest RA-120 / 120P
211系列 — 圆度测量仪
■规格
| 型号 | RA-120 | RA-120P | |
| 旋转工作台 | 旋转精度 (JIS B 7451-1997) | 径向 | (0.04+6H/10000)µm H: 为测量高度 (mm) |
| 轴向 | (0.04+6X/10000)µm X: 到旋转工作台轴的距离 (mm) | ||
| 最大测量直径*1 | ø280mm (ø380mm: 当检出器设置为垂直方向时， 最大探测高度为自台面50mm) | ||
| 台面最大承重 | 25kg | ||
| 垂直移动 | 垂直行程 | 280mm | |
| X轴 | 移动范围 | 165mm (旋转中心为起点-25mm ~ +140mm) | |
| 检出器*2 | 测量范围 | ±1000µm |
*1: 在径向方向上，到工作台中心的测量高度小于20mm和到工作台顶端的测量高度小于20mm的工件需要使用辅助工
作台(选件)。
*2: 本检出器只适用标准长度测针。不适用于长测针。
