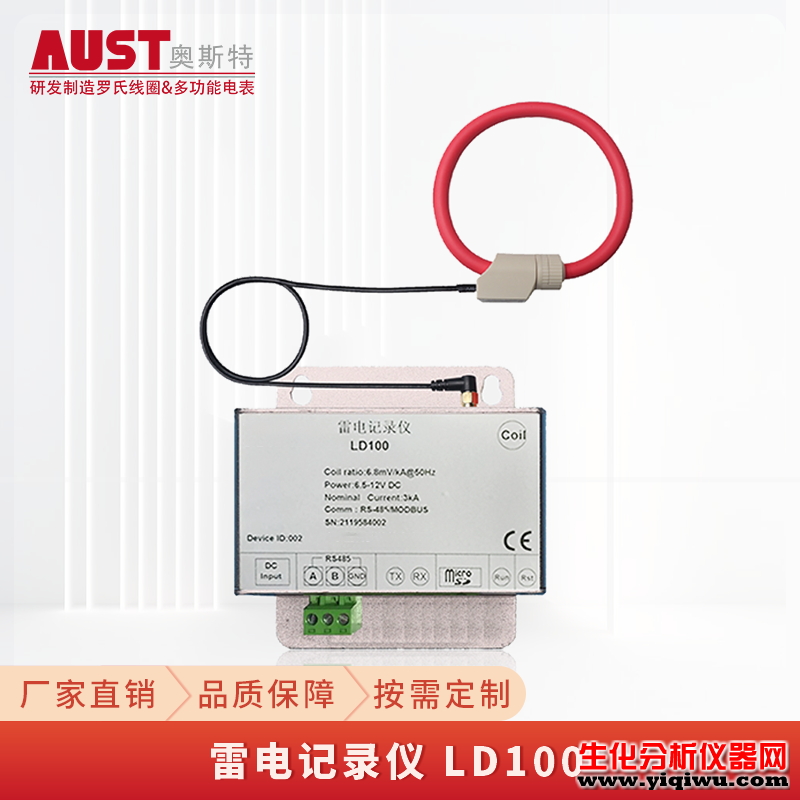

LD100雷电记录仪，是一种新型的记录雷电波形的仪器，采用开口式罗氏线圈做为传感器，实现免拆线安装，节约施工成本。
LD100 采用STM32F407作为核心处理。12位 ADC最大采样速率 2MHZ，单次雷电波形最大5000个采样点。
LD100能实时记录雷电的各种参数，包括雷击次数、发生时间、持续时间、峰值、波头方向、能量值和波形数据等多个参数。
LD100 标配 RS485 通信接口，通过标准的Modbus RTU 协议，可实时读取雷电波形参数，标配 Micro SD 卡，存储记录每一个雷电波形。
概述 | ||
型号 | LD100 | |
类型 | 雷电记录仪 | |
传感器类型 | 罗氏线圈 | |
应用领域 | 雷电监测，雷电波形分析 | |
重量 | 140g | |
尺寸（本体） | L*W*D:9*8.4*2.8CM（不含凸起物） | |
颜色 | 银灰色 | |
雷电采集 | ||
最大采样速率 | 2MHz（默认2MHz，可通过Modbus设置) | |
单次波形最大采样点 | 5000个 | |
雷电流峰值 | 20KA（常规20KA，可定制） | |
雷电存储 | ||
内置Flash | 循环存储100个雷电波形（Modbus可读取波形） | |
外置IG SD 储存卡 | 存储记录每一个雷电波形（可在PC端查看波形）,为SCV格式 | |
雷电参数记录 | ||
1.雷击次数 2.雷电发生时间 3.雷电持续时间 4.雷电波头极性 5.峰值 6.能量值 7.波形采样点 | ||
供电 | 6.5V~12VDC | |
功耗 | 小于1500mW | |
接线端子类型 | ||
电流输入 | SMA | |
DC供电 | 直流5.5*2.1端子 | |
其他要求，请与我们联系定制 |
