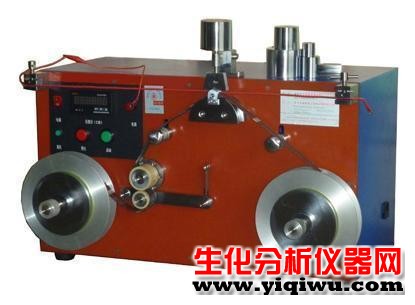

一、概述
汽车线耐磨试验机适用于检测汽车用聚氯乙烯绝缘低压电缆的绝缘耐磨强度试验，是生产汽车电线的必备检测仪器。符合ISO 6722；JIS C 3406；JASO D 611；QC/T 730等标准。
二、汽车线耐磨试验机技术参数
1、适用线径：0～15mm
2、砂带计数范围：0～5000mm
3、砂带移动速度：1500mm/min
4、支撑砂带的圆角：￠7mm±0.1mm
5、试验电压：10V±2V
#6、（标配）砝码(±5g)：250g、450g、750g、1350g、1900g各一个
砝码支座：1/32R、1/16R、3/16R各一个(特殊要求,可订制);
支座套件重量:160克一个(特殊要求,可订制);
#7、（选配）砝码(±5g)：50g、100g、200g、500g、1500g、1900g各一个
砝码支座：1/32R、1/16R、3/16R各一个(特殊要求,可订制);
支座套件重量(±5g):64.24克一个(特殊要求,可订制);
8、砂带与试样夹角：30度（可调）
9、砂带：ISO6722、QC/T730 #150石榴石砂带 75MM
JASO D611、D608、JIS C3406使用JIS R6251规定的（J）型砂带。 150MM
SAE J1127、SAE J1128使用#150金钢砂带。 75 MM
砂带总长为5m，砂纸含有与边缘垂直的10MM导电条纹，完全满足样品的试验要求。
（注：本机出厂时只配备（J）型砂带，如需配备其它规格， 需另行订购，费用另计）
10、电 源：220V 50Hz
11、功 率：45W
注：#6（标配：JIS C 3406标准）, #7（选配：JASO D 611标准等）。

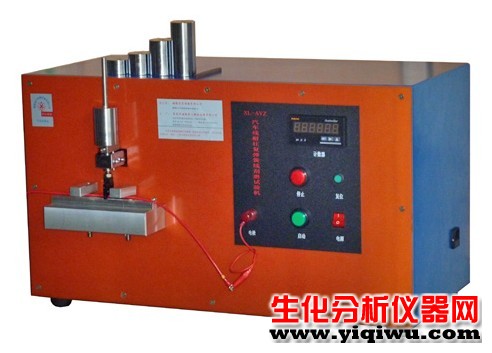

XL-AVZ汽车线耐往复（弹簧线）刮磨试验机
一、概述
1. 汽车线刮磨试验机适用于检测汽车用聚氯乙烯绝缘低压电缆的绝缘耐磨强度试验，是生产汽车电线的必备检测仪器。
2.本机，由一个专门设计的沿试样轴向往复刮磨绝缘表面装置和一个可以记录次数的记数器（有复位功能）组成，当刮针磨透绝缘接触导体时，设备应自动停止。试验中可任意停机，再启动。
3.试样受力：试验过程中试样不应移动，在运动状态下,试样上承受垂直恒定力。
二、安规标准
本机依据以下安规标准设计制造：
◆STE PSA 9609503299《单芯电缆》 ；
◆JASO D611-94《汽车用小直径薄壁绝缘低压电线》 ；
◆VW 60306《单芯无屏障低压线》；
◆DIN 72551 Part5(February 1993)《公路车辆用低压电缆（单芯、无屏障、薄壁、PVC绝缘）试验要求》；
◆ISO 6722-2002《公路车辆用无屏蔽低压电缆》 ；
◆JB/T 8139-1999《公路车辆用低压电缆（电线）》 ；
◆QC/T 730-2005《汽车用薄壁绝缘低压电线》 。
三、汽车线刮磨试验机技术参数
1、适用线径：0～15.00mm；
2、刮针直径：0.45mm±0.01mm/3米(0.25mm±0.01mm另订)；
3、刮针材料：符合GB/T4358 (ISO8458-2/ DIN17224)的抛光弹簧线；
4、频 率：往复55次/min±5次/min（一个来回移动为1次）；
5、刮针位移（长度）：20mm±1mm；
6、刮磨长度：10mm/12mm/15.5mm±1mm (20mm或以下可调)；
7、计 数 器：0 ~ 999999次；
8、砝 码：400/500/714/750/1000 (50/100另订)克±5克/各1；
9、试验电压:约8~10V；
10、电 源：AC 220V / 50Hz；
