产品简介

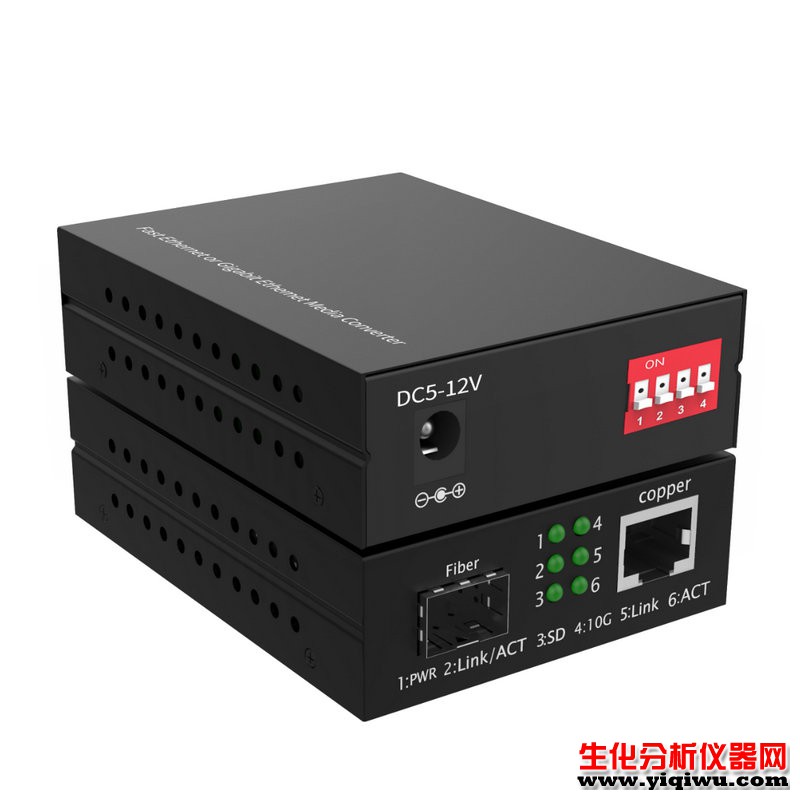

HY5700-3211X-LC20为1光1电口的万兆光纤收发器，具有1个100M/1000M/10000M base-TX自适应电口，1个10000M base-FX的上联光口。设备实现1个100M/1000M/10000M base-TX自适应电口和1个10000M base-FX光口之间信息的交换和上联。实现网络信息的安全交换和传输。
HY5700-3211X-LC20采用工业级设计和器件，适用于环境恶劣，传输可靠性要求场合。所有RJ45电口和馈电口均采用了自愈式多级防雷设计，具备高等级的雷电、浪涌、ESD静电防护能力。
产品特性
1，设备提供1个10000M 光口+1个100M/1000M/10000M自适应网口，实现网路尤其是视频信息的安全传输和交换。
2，无阻塞存储-转发交换模式，所有端口可同时全线速工作在全双工状态。
3，支持IEEE802.3x全双工流量控制/半双工背压式流量控制。
4，电口自适应100M/1000M/10000M，电口具备自动识别和翻转,自适应全双工/半双工功能
5，流控方式：全双工采用IEEE 802.3x标准，半双工采用Back pressure标准
6，所有端口支持线速交换，64～1536帧长范围内均可达到线速
7，完善的设备运行状态指示，每个光口、电口都具备独立的运行指示灯，极大的便利了设备开通。
8，添加防雷设计，适用于环境恶劣，传输可靠性要求场合。
9，工作温度:-30℃~+55℃。
应用领域
◆ 高清网络监控传输与供电
◆ 高速公路监控系统、电子道路监控、抓拍系统
◆ 大型厂矿企业安防监控系统、网络多功能系统
◆ 远程多媒体教学/校园骨干网、电视会议系统
◆ 楼宇对讲、无线通信、视频监控
◆ 雪亮工程、平安城市安防系统
◆ 智慧城市、智慧小区，智能家居系统
◆ 城市智能交通系统（ITS）
技术指标
| 光学指标 | 波长： | 多模：850nm；单模:1310/1550nm；DFB:1260~1610nm |
| 出纤功率： | 0 dBm ~ -3 dBm/-5 dBm ~ -10 dBm | |
| 接收灵敏度： | ≤-26dBm | |
| 单波长带宽： | 10Gbps | |
| 传输距离： | 多模：0～300米；单模：0-80公里 | |
| 光功率预留量： | 15dbm/20dbm/25dbm/30dbm | |
| 光纤接口： | 标准LC | |
| 网口指标 | 物理接口： | 标准RJ45 |
| 接口速率： | 100M/1000M/10000M base-TX，全双工/半双工 | |
| 网络介质： | 6类及以上非屏蔽双绞线 | |
| 转发方式： | 存储转发，所有端口支持线速转发 | |
| 网络协议： | IEEE 802.3i；IEEE 802.3u；IEEE 802.3x Flow Control； | |
| 流控： | IEE802.3X/IEE802.3Z全双工流量控制和半双工流量控制 | |
| 线序: | 自适应直连和交叉连接方式 | |
| 工作环境 | 工作温度： | -30℃～+55℃ |
| 工作湿度： | 无冷凝 5%～95% | |
| 供电/功率 | 供电方式： | 外电：DC 5～12V |
| 消耗功率： | 4.5W |
订购信息
| 推荐型号 | 产品描述 |
| HY5700-3211X-SFP+ | 1个万兆SFP+光口+1个100/1000/10000M自适应电口、SFP+光口、不含光模块、DC5~12V供电 |
| HY5700-3211X-LC02 | 1个万兆SFP+光口+1个100/1000/10000M自适应电口、SFP+光口、多模双纤LC、300米、DC5~12V供电 |
| HY5700-3211X-LC20 | 1个万兆SFP+光口+1个100/1000/10000M自适应电口、SFP+光口、多模双纤LC、300米、DC5~12V供电 |
| HY5700-3211X-LC20A/B | 1个万兆SFP+光口+1个100/1000/10000M自适应电口、SFP+光口、单模单纤LC、20公里、DC5~12V供电 |
| HY5700-3211X-SFP+N | 1个万兆SFP+光口+1个100/1000/10000M自适应电口、SFP+光口、不含光模块、内置电源、AC 100~240V |
| HY5700-3211X-LC02N | 1个万兆SFP+光口+1个100/1000/10000M自适应电口、SFP+光口、多模双纤LC、300米、内置电源、AC 100~240V |
| HY5700-3211X-LC20N | 1个万兆SFP+光口+1个100/1000/10000M自适应电口、SFP+光口、多模双纤LC、300米、内置电源、AC 100~240V |
| HY5700-3211X-LC20A/BN | 1个万兆SFP+光口+1个100/1000/10000M自适应电口、SFP+光口、单模单纤LC、20公里、内置电源、AC 100~240V |
注：光口传输距离0.3KM/10KM/20KM/40KM/60KM/80KM可选
