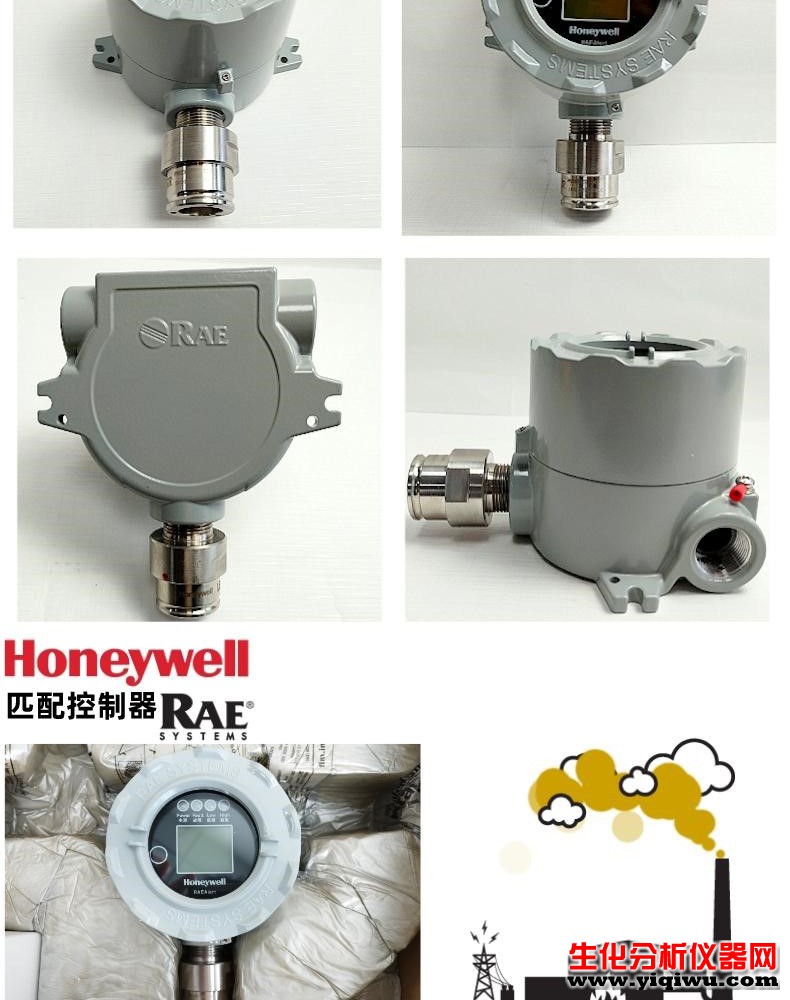

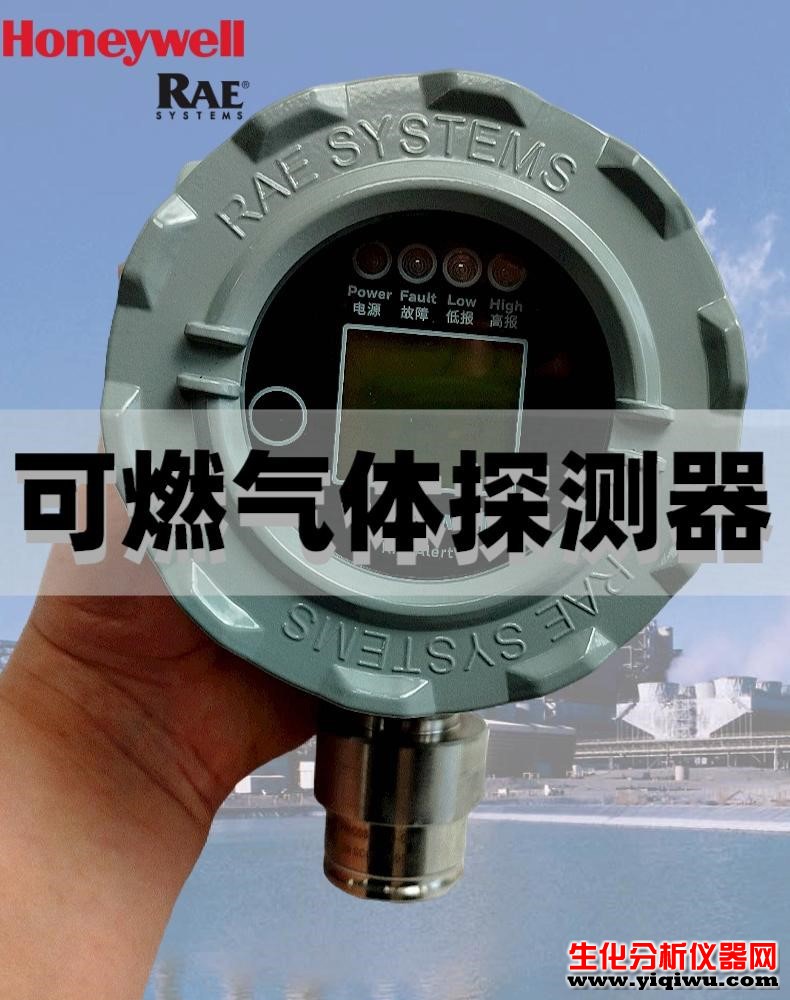

华瑞FGM-3100固定式可燃气体检测仪甲烷气体探测器RAE alert LEL可燃气体检测仪 FGM-3100/FGM-3100SRAEalert LEL 是一款采用模块化设计、具有智能化传感器检测技术、整体隔爆 (d) 结构、固定安装方式的可燃气体检测仪。其智能化处理平台和 Smart 传感器技术，实现了传感器互换、离线标定和零点自校准功能。标准配置为带点阵 LCD 液晶显示、三线制 4~20mA 模拟和RS485 数字信号输出，可选配置为可编程开关量输出和 HART 输出等模块，根据用户需求提供定制化产品，还支持输出信号微调等功能，方便系统组网及维护。
FGM-3100可燃检测仪应用领域
1.石油、石化 2.冶金、化工 3.环保 4.造纸、印染 5.市政、科研 6.教育
RAE alert LEL可燃探测器主要特点
|具有更强的抗中毒、抗干扰能力，并实现了传感器互换，离线标定和零点自校
准等功能
||多种信号输出，既可方便接入 PLC/DCS等工控系统，也可以作为单机控制使用
|||超大点阵 LCD 液晶显示，支持中英文界面
||||免开盖，红外遥控器操作，单人可维护
Ⅴ本地报警指示，一体化声光报警器（选配）
Ⅵ仪器具有超量程、反极性保护，能避免人为操作不当引起的危险
Ⅶ丰富的电气接口，可供用户选择

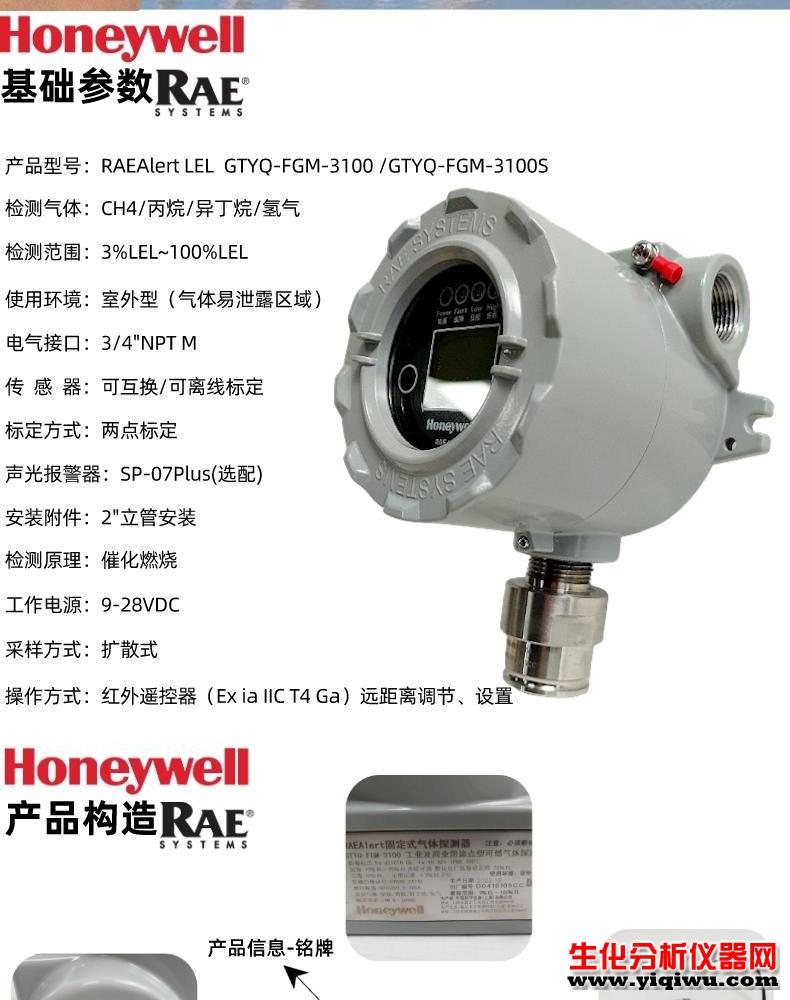

RAEalertEX可燃气体检测仪技术参数
华瑞可燃气体探测器仪器参数：
检测原理： 催化燃烧式
传感器： 智能传感器
采样方式： 扩散式
工作电源： 9~28VDC
功率： 170mA@24VDC
输出信号： 4~20mA, 可微调
负载阻抗： 600Ω
其他输出：HART7.2 模块（选配）RS485 Modbus，继电器模块（选配 ) 高报、
低报和故障： 30VDC/5A，常开 / 常闭可选
检测精度： ±2%F.S（标定点）
响应时间： (T90) <20s
电气接口： 3/4” NPT M
安装方式： 2”立管 / 壁挂安装
显示方式： 128×96点阵液晶，支持图文显示，1个LED状态指示灯，4个LED功能指示灯
防护等级： IP66
环境温度： -40℃ ~+70℃
环境湿度： 0~95% RH ( 无凝露）
环境压力： 86kPa ~106kPa
外形尺寸： 162mm×195mm×107mm (HWD)
壳体材料： 铝合金 / 不锈钢
重量： 1.5kg/3.5kg
防爆认证： Ex d IIC T6 Gb; Ex tD A21 IP66 T80℃
华瑞可燃气体探测器标准配置
检测仪主机+操作说明书+标气罩+安装附件
华瑞FGM-3100可燃气体探测器可选配件
继电器模块/SP-07PLUS声光报警器/FMR-10红外遥控器/34L 可燃标准气/CGA-600减压阀
华瑞探测器安装附件
穿线接头-压紧螺母-堵头-U 型安装夹-安装背板-标气罩-防雨罩
可燃探测器定货信息：
China approved. FGM-3100/3100S
Part Number Description
H-D04-BC00-104 CH4标定 0-100 LEL %带显示 China CCCF
H-D04-BC00-105 CH4标定 0-100 LEL %带显示和遥控器 China CCCF
H-D04-BC00-108 CH4标定 0-100 LEL %带显示和SP-07Plus(红灯) China CCCF
H-D04-BC00-109CH4标定100 LEL %带显示和遥控器、SP-07Plus(红灯)China CCCF
H-D04-BC01-104 CH4标定 0-100 LEL %带显示和继电器 China CCCF
H-D04-BC01-105 CH4标定 0-100 LEL %带显示和继电器、遥控器 China CCCF
H-D04-BC01-108 CH4标定 0-100 LEL %带显示和继电器、SP-07Plus(红灯) China CCCF
H-D04-BC01-109 CH4标定 0-100 LEL % 带显示和继电器、遥控器、SP-07Plus(红灯) China CCCF
D04-3009-000 HART模块
D04-3010-000 红外遥控器FMR-10,Honeywell
3006-6713-001 声光报警器SP-07Plus, 3/4″NPT M, 红灯报警
3006-6715-001 声光报警器SP-07Plus, 3/4″NPT M, 蓝灯报警
411-0018-037 聚乙烯软管
411-0005-000 特氟龙硬管
8490-0040-000 位号牌带链条
8490-0048-000 压紧螺母 M20x1.5 F
D04-2019-000 压紧螺母 1/2" NPT F
C03-0939-000 智能传感器 LEL 0-100% LEL
