产品简介

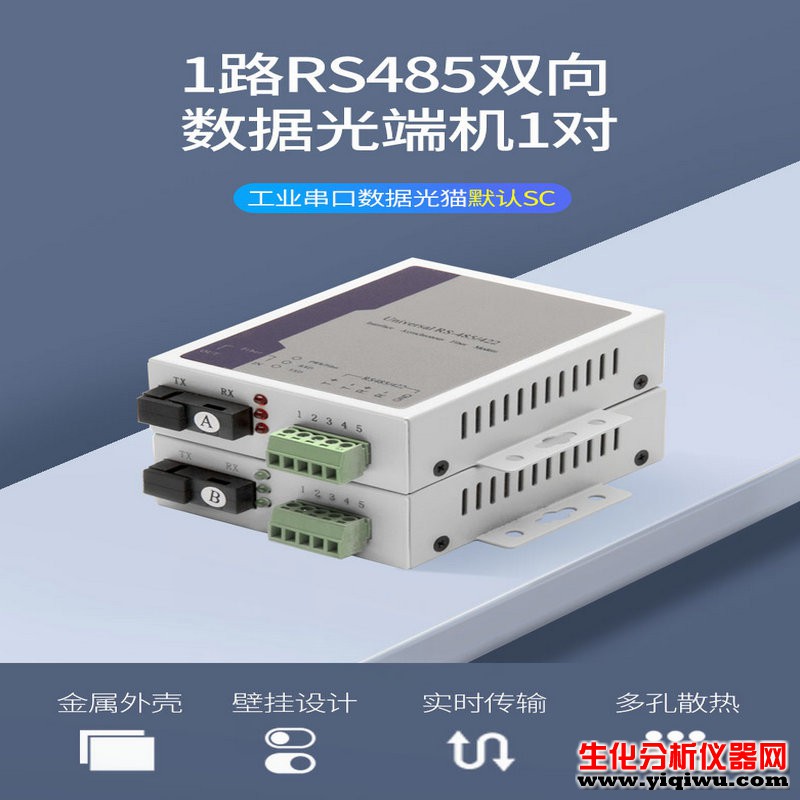

北京汉源高科HY-RS485/232数据控制光猫是一种多功能的RS485/232接口光纤MODEM。是连接远程终端单元（RTU）到主机（HOST）或分布式数据采集系统（SCADA）控制器的优良选择。设备支持RS232，RS485，RS422多种异步通信协议，支持2线(半双工)RS485、3线（全双工）RS232、4线(全双工)RS422工作方式。支持数据（TXD或SD）发送控制，从而提高了适应各类软件的能力，也简化了控制方式，光纤MODEM支持异步串行口之间的多种光纤连接方式，它支持异步串行口的设备通过光纤进行全双工或半双工通信，通信距离定制可达单模120公里，RS232信号的传输速率为115.2KBPS，RS485/RS422的信号传输速率可达460KBPS该产品采用光纤作为传输介质，提高了系统传输性能，避免了恶劣环境下雷击、浪涌和电磁干扰等对通信设备的威胁。
本系列采用通信编码及时钟恢复技术能够很好的避免传输数据出错；采用“零延时自动转发”技术，增强了接口的抗干扰能力，达到真正的零延时；能够进行波特率自动侦测，即使设备的串行信号波特率改变了，仍然可以实现RS232或RS485/422到光的转换传输。可用于各种工业控制、过程控制、交通红绿灯控制和智能小区门禁道闸等场合，特别适合银行、电力以及其它对电磁干扰环境有特殊要求的部门和系统。
产品特点
1、可同时支持1路双向RS485/232/422数据
2、自适应单多模光纤
3、零延时自动转发
4、异步传输，点对多点运用，RS-485接口与光纤转换
5、自动侦测串口速率、判别和控制数据传输方向
6、大通信速率>500Kbps
7、5VDC电压输入，外置电源
8、SC/FC接口可选，默认SC接口
9、工作波长：1310nm/1550nm
10、接口提供1500W浪涌保护，15KV静电保护
11、多模通信达到2公里，单模达到20公里
12、RS485支持32点轮询（可定制128点）

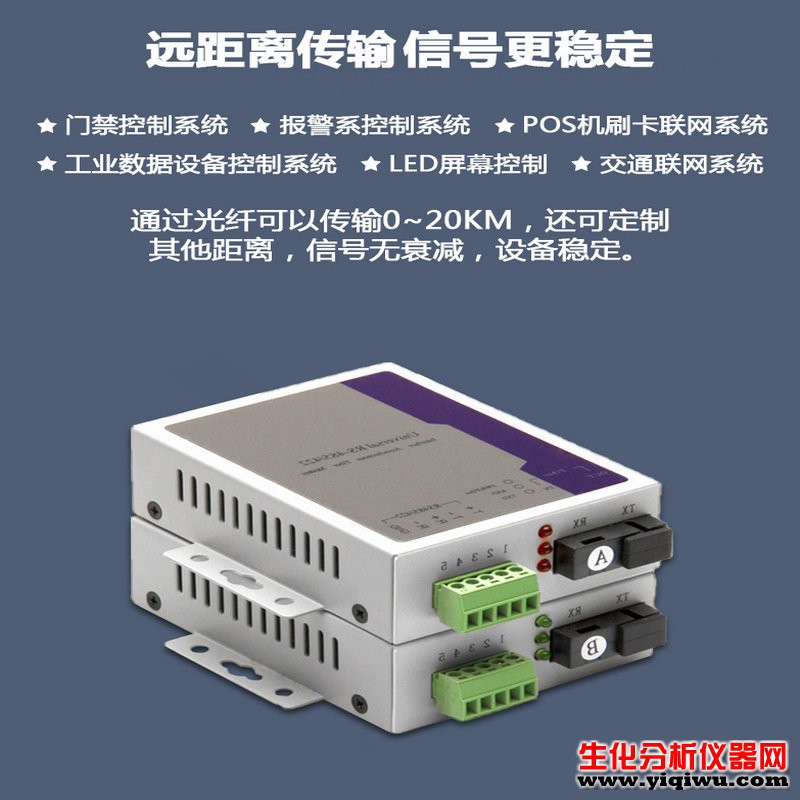

应用范围
◆门禁控制系统
◆报警控制系统
◆POS机刷卡联网系统
◆工业数据设备控制系统
◆LED屏幕控制
◆交通联网系统
通讯指标
| 光纤接口 | 接口数量：1路 接口形式：SC/ST/FC可选 传输距离：多模：2km；单模：20/40/60/80/100/120km 传输波长：多模：850nm或1310nm；单模：1310nm或1550nm |
| 串口 | 标准：EIA RS232、RS485、RS422 串口数量：1路RS232、RS485/422或串口三合一 工作方式：异步工作，点对点 方向控制：采用数据流向自动控制技术，自动判别和控制数据传输方向 波特率：0-500Kbps，自动侦测信号速率 RS-232信号：OUT、IN、GND RS-485信号：D+、D-、GND RS-422信号：T+、T-、GND、R+、R- 波特率：300bps-115200bps 485接口形式：采用5位3.81mm间距工业接线端子 232接口形式：采用5位3.81mm间距工业接线端子，DB9母头 422接口形式：采用5位3.81mm间距工业接线端子方向控制：RS485方向采用数据流向自动控制技术负载能力：RS485/422端支持32点轮询环境（可定制128点） 传输距离：RS232，15m；RS485/422，1200m RS-485上下拉电阻：4.7kΩ 接口保护：600W浪涌保护、1500V静电保护 |
| 指示灯 | 电源指示灯、光口接收数据和告警指示灯、光口发送数据指示灯 |
| 电源 | 外置电源：5VDC，采用DC圆头连接，支持2.0A的过流保护 功 耗：2W |
| 工作环境 | 工作温度：-20~70℃ 存储温度：-40~85℃ 相对湿度：5%～95%（无凝露） |
| 机械结构 | 外壳：金属外壳 颜色：电脑白 重量：230g 安装：挂壁式 尺寸（长×宽×高）110mm×92mm×25mm |
