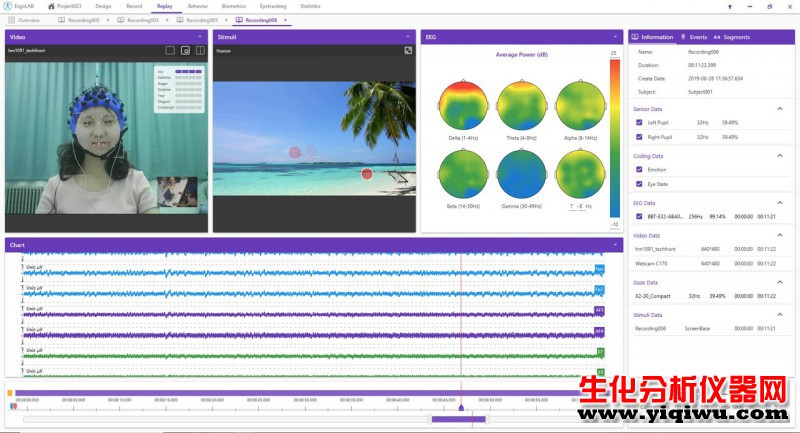

EEG高级数据处理分析模块可以通过可穿戴脑电测量系统采集到与EEG分析相关的脑电信号进行离线处理和分析，结合ErgoLAB人机环境测试云平台可以分析多模态数据同步分析。可对信号进行自由选择、放大、缩小，便于浏览数据；在整体呈现数据的基础上，还可以根据片段、事件、场景三种分割方式进行数据呈现与分析；可导出原始数据、处理后数据和分析后数据；并可导出可视化分析报告。
1、信号处理模块
EEG信号处理包括High Pass高通滤波（High Pass）；低通滤波（Low Pass）；以及带阻滤波（Band Stop）。支持自定义设置参数。
2、信号分析模块

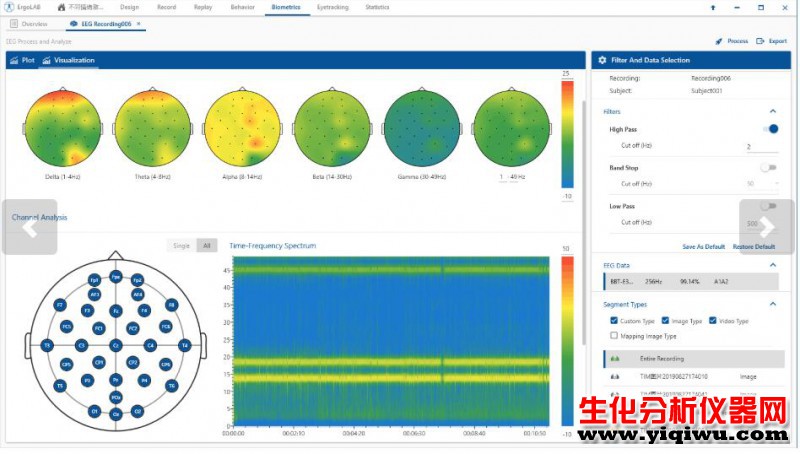

（1）脑地形图分析（Scalp Map）：
包括EEG信号不同频段下的平均能量值（Average Power ）与总能量值（Total Power ）的实时可视化结果显示。包含的数据指标如下：
Delta(1-4Hz) δ波，实时显示1-3Hz频段的脑电波
Theta(4-8Hz) θ波，实时显示4-7Hz频段的脑电波
Alpha(9-14Hz) α波，实时显示9-13Hz频段的脑电波
Beta(14-30Hz) β波，实时显示14-29Hz频段的脑电波
Gamma(30-49Hz) γ波，实时显示30-48Hz频段的脑电波
Custom 自定义频段，用户可根据研究需要输入特定的整数波段
（2）EEG通道分析
1) Channel Analysis：通道分析，可针对脑电采集的单通道或全通道的数据进行数据分析。
2) Time-Frequency Spectrum：时-频图，展示所选通道在整个实验过程中每个时刻的脑电频率变化，可以通过调整参数区间阈值，改变不同频率对应的颜色。
3) Power Spectrum：能量谱图，该图展示了不同频率脑波的能量值。
4) 数据统计：具体指标包括α、β、γ、θ、δ频段的 Total Power、Power Percent、Average Power、Power Peak、α/β、θ/β、(α+θ)/β、(α+θ)/(α+β)以及θ/(α+β)、SMR频段的Power值。
5) 可视化Chart与导出数据模块：包括原始数据Raw Data、处理数据Processed、PSD数据以及整体结果报告。
