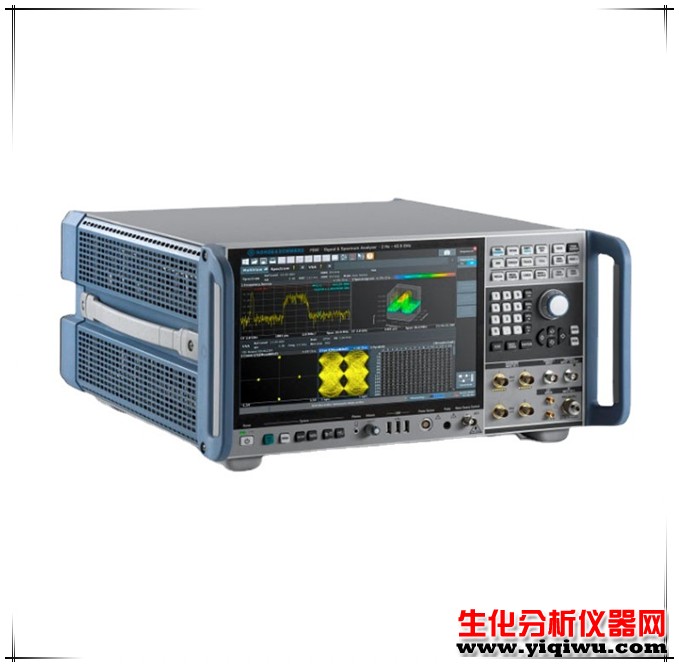

罗德与施瓦茨FSW50频谱分析仪

罗德与施瓦茨FSW50频谱分析仪

型号         R&S FSW50

制造商     Rohde & Schwarz

描述         2 Hz至50 GHz，信号和频谱分析仪

类型         手持式频谱分析仪

频率         2 Hz至50 GHz

带宽         100，200，300，500 Hz(通道 滤波器)

分辨率带宽     0至10 MHz(20，50和80 MHz)

DANL        -159至-120 dBm/Hz

三阶交调(TOI)         -20至28 dBm

动态范围         -90至-76 dB

多载波或者宽带应用的功率放大器为了提高效率而进行的线性化工作或者通信系统自身占用带宽的增加，使得对于分析带宽

的需求持续增加，面对挑战，R&S?FSW提供高达500MHz的分析带宽满足测试需求。

配置　　　zui大分析带宽　　　　应用

标准配置　　　　10　MHz　　　　?　单载波标准应用与测量，比如WCDMA,　cdma2000?,　TD-SCDMA,TETRA

R&S?FSW50-B28　　　　28　MHz　　　　调制测量　WiMAX?,　LTE,　WLAN　802.11a/b/g　信号

R&S?FSW50-B40　　　　40　MHz　　　　　调制测量　802.11n　信号

　放大器特征化与线性化

R&S?FSW50-B80　　　　80　MHz　　　　　放大器特征化与线性化

宽带脉冲测量

调制测量802.11ac　信号

R&S?FSW50-B160　　　　160　MHz　　　　　FSW50放大器特征化与线性化

　宽带脉冲测量

?　调制测量802.11ac　信号

R&S?FSW50　　　　320　MHz　　　　?　放大器特征化与线性化

?　宽带脉冲测量

?　调制测量802.11ac　信号

R&S?FSW50-B500　　　　500　MHz　　　　?　放大器特征化与线性化

?　宽带脉冲测量

?　调制测量802.11ac　信号

?　高无杂散动态范围　>　100　dBc

当分析I/Q数据时，除ADC分辨率之外，无杂散动态范围（SFDR）也是重要指标。由于无杂散动态范围（SFDR）>　100　dBc，因此FSW50

在线性化放大器或测量EVM时拥有从未有过的测量精度。

分析带宽　　　　SFDR

10MHz　　　　　　　　　　　100dBc

80MHz　　　　　　　　　　　80dBc

160MHz　　　　　　　　　　　70dBc
